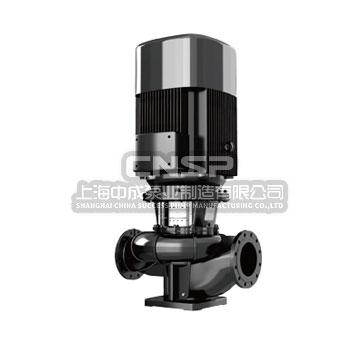

产品简介
NSG型单级管道离心泵,配有标准电机和机械密封。
此类产品的结构与相近类型产品相 比,更不易受到泵送液体中杂质的影响。
产品设计为顶部可拉出的拆装形式,其可以在不影响管路系统的情况下对泵进行维修。 NSG125和NSG150产品同时提供加长轴结构和便拆式结构,NSG200以上产品全部采用便拆 式结构,更换机械密封无需拆卸电机。
产品结构
产品采用电机与泵可分离式结构,泵部分设计为可拉出形式。所有的该类产品都配有标 准电机和机械密封。电机为全封闭、风冷式标准电机。
产品泵体相当于一段管路。在泵进行维修时,可以用盲法兰将泵体封堵,从而不影响系 统的正常运行。
产品的泵头是联接电机和泵的装置。其与泵体之间的密封件采用“0”形圈。
序号 |
泵型号 |
Q [m3/h] |
H [m] |
n [r/min] |
标准电机电压[V] |
IX 220V |
3 X 380V |
P2 [kW] |
P2 [kW] |
1 |
NSG32-18/2 |
8 |
18 |
2900 |
1.1 |
1.1 |
2 |
NSG32-21/2 |
12.5 |
21 |
1.5 |
1.5 |
3 |
NSG32-25/2 |
12.5 |
25 |
2.2 |
2.2 |
4 |
NSG32-32/2 |
12.5 |
32 |
|
3 |
5 |
NSG32-38/2 |
12.5 |
38 |
|
4 |
6 |
NSG32-50/2 |
12.5 |
50 |
|
5.5 |
7 |
NSG40-16/2 |
12.5 |
16 |
1.1 |
1.1 |
8 |
NSG40-20/2 |
12.5 |
20 |
1.5 |
1.5 |
9 |
NSG40-18/2 |
20 |
18 |
2.2 |
2.2 |
10 |
NSG40-25/2 |
20 |
25 |
|
3 |
11 |
NSG40-30/2 |
25 |
30 |
|
4 |
12 |
NSG40-36/2 |
25 |
36 |
|
5.5 |
13 |
NSG40-48/2 |
25 |
48 |
|
7.5 |
14 |
NSG50-32/2 |
12.5 |
32 |
|
3 |
15 |
NSG50-38/2 |
12.5 |
38 |
|
4 |
16 |
NSG50-48/2 |
12.5 |
48 |
|
5.5 |
17 |
NSG50-58/2 |
12.5 |
58 |
|
7.5 |
18 |
NSG50-80/2 |
12.5 |
80 |
|
11 |
19 |
NSG50-12/2 |
16 |
12 |
1.1 |
1.1 |
20 |
NSG50-15/2 |
20 |
15 |
1.5 |
1.5 |
21 |
NSG50-18/2 |
25 |
18 |
2.2 |
2.2 |
22 |
NSG50-24/2 |
25 |
24 |
|
3 |
23 |
NSG50-28/2 |
30 |
28 |
|
4 |
24 |
NSG50-35/2 |
30 |
35 |
|
5.5 |
25 |
NSG50-40/2 |
35 |
40 |
|
7.5 |
26 |
NSG50-50/2 |
40 |
50 |
|
11 |
27 |
NSG50-60/2 |
50 |
60 |
|
15 |
28 |
NSG50-70/2 |
50 |
70 |
|
18.5 |
29 |
NSG50-81/2 |
50 |
81 |
|
22 |
30 |
NSG65-36/2 |
25 |
36 |
|
5.5 |
31 |
NSG65-48/2 |
25 |
48 |
|
7.5 |
32 |
NSG65-15/2 |
30 |
15 |
2.2 |
2.2 |
33 |
NSG65-19/2 |
30 |
19 |
|
3 |
34 |
NSG65-22/2 |
40 |
22 |
|
4 |
35 |
NSG65-30/2 |
40 |
30 |
|
5.5 |
36 |
NSG65-34/2 |
50 |
34 |
|
7.5 |
37 |
NSG65-40/2 |
50 |
40 |
|
11 |
38 |
NSG65-50/2 |
50 |
50 |
|
15 |
39 |
NSG65-61/2 |
50 |
61 |
|
18.5 |
40 |
NSG65-67/2 |
50 |
67 |
|
22 |
41 |
NSG65-83/2 |
50 |
83 |
|
30 |
序号 |
泵型号 |
Q [m3/h] |
H [m] |
n [r/min] |
标准电机电压[V] |
1X 220V 3 X 380V |
P2 [kW] |
P2 [kW] |
42 |
NSG80-13/2 |
50 |
13 |
2900 |
2.2 |
3 |
43 |
NSG80-18/2 |
50 |
18 |
4 |
44 |
NSG80-22/2 |
50 |
22 |
5.5 |
45 |
NSG80-28/2 |
50 |
28 |
7.5 |
46 |
NSG80-40/2 |
50 |
40 |
11 |
47 |
NSG80-48/2 |
50 |
48 |
15 |
48 |
NSG80-30/2 |
80 |
30 |
11 |
49 |
NSG80-38/2 |
80 |
38 |
15 |
50 |
NSG80-47/2 |
80 |
47 |
18.5 |
51 |
NSG80-54/2 |
80 |
54 |
22 |
52 |
NSG80-67/2 |
80 |
67 |
30 |
53 |
NSG100-9/2 |
50 |
9 |
2.2 |
54 |
NSG100-15/2 |
60 |
15 |
4 |
55 |
NSG100-17/2 |
80 |
17 |
5.5 |
56 |
NSG100-22/2 |
80 |
22 |
7.5 |
57 |
NSG100-27/2 |
100 |
27 |
11 |
58 |
NSG100-33/2 |
100 |
33 |
15 |
59 |
NSG100-40/2 |
100 |
40 |
18.5 |
60 |
NSG100-48/2 |
100 |
48 |
22 |
61 |
NSG100-52/2 |
130 |
52 |
30 |
62 |
NSG125-11/4 |
120 |
11 |
1450 |
5.5 |
63 |
NSG125-14/4 |
120 |
14 |
7.5 |
64 |
NSG125-18/4* |
160 |
18 |
1480 |
11 |
65 |
NSG125-22/4* |
160 |
22 |
15 |
66 |
NSG125-28/4* |
160 |
28 |
18.5 |
67 |
NSG125-32/4* |
160 |
32 |
22 |
68 |
NSG125-40/4* |
160 |
40 |
30 |
69 |
NSG125-48/4* |
160 |
48 |
37 |
70 |
NSG150-12.5/4* |
200 |
12.5 |
11 |
71 |
NSG150-17/4* |
200 |
17 |
15 |
72 |
NSG150-21/4* |
200 |
21 |
18.5 |
73 |
NSG150-25/4* |
200 |
25 |
22 |
74 |
NSG150-33/4* |
200 |
33 |
30 |
75 |
NSG150-40/4* |
200 |
40 |
37 |
76 |
NSG150-50/4* |
200 |
50 |
45 |
77 |
NSG200-15/4 |
300 |
15 |
18.5 |
78 |
NSG200-18/4 |
300 |
18 |
22 |
79 |
NSG200-24/4 |
300 |
24 |
30 |
80 |
NSG200-30/4 |
300 |
30 |
37 |
81 |
NSG200-35/4 |
300 |
35 |
45 |
82 |
NSG200-44/4 |
300 |
44 |
55 |
83 |
NSG200-53/4 |
300 |
53 |
75 |
序号 |
泵型号 |
Q [m3/h] |
H [m] |
n [r/min] |
标准电机电压[V] |
1X220V |
3X380V |
P2 [kW] |
P2 [kW] |
84 |
NSG200-12.5/4 |
400 |
12.5 |
1480 |
|
22 |
85 |
NSG200-20/4 |
400 |
20 |
|
30 |
86 |
NSG200-23/4 |
400 |
23 |
|
37 |
87 |
NSG200-27/4 |
400 |
27 |
|
45 |
88 |
NSG200-32/4 |
400 |
32 |
|
55 |
89 |
NSG200-43/4 |
400 |
43 |
|
75 |
90 |
NSG200-50/4 |
400 |
50 |
|
90 |
91 |
NSG250-15/4 |
500 |
15 |
|
30 |
92 |
NSG250-18/4 |
500 |
18 |
|
37 |
93 |
NSG250-21/4 |
500 |
21 |
|
45 |
94 |
NSG250-27/4 |
500 |
27 |
|
55 |
95 |
NSG250-36/4 |
500 |
36 |
|
75 |
96 |
NSG250-44/4 |
500 |
44 |
|
90 |
97 |
NSG250-53/4 |
500 |
53 |
|
110 |
98 |
NSG250-12.5/4 |
630 |
12.5 |
|
30 |
99 |
NSG250-14/4 |
630 |
14 |
|
37 |
100 |
NSG250-17/4 |
630 |
17 |
|
45 |
101 |
NSG250-20/4 |
630 |
20 |
|
55 |
102 |
NSG250-26/4 |
630 |
26 |
|
75 |
103 |
NSG250-32/4 |
630 |
32 |
|
90 |
104 |
NSG250-40/4 |
630 |
40 |
|
110 |
105 |
NSG250-50/4 |
630 |
50 |
|
132 |
106 |
NSG300-15/4 |
900 |
15 |
|
55 |
107 |
NSG300-20/4 |
900 |
20 |
|
75 |
108 |
NSG300-25/4 |
900 |
25 |
|
90 |
109 |
NSG300-30/4 |
900 |
30 |
|
110 |
110 |
NSG300-35/4 |
900 |
35 |
|
132 |
111 |
NSG300-44/4 |
900 |
44 |
|
160 |
112 |
NSG300-55/4 |
900 |
55 |
|
200 |
带*的规格有加长轴和便拆式两种结构可供选择。

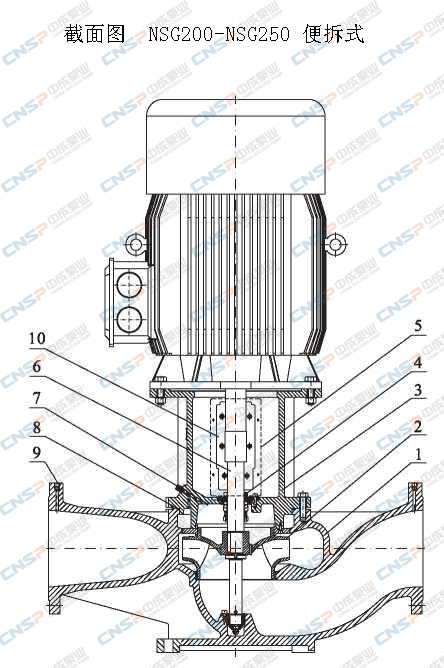

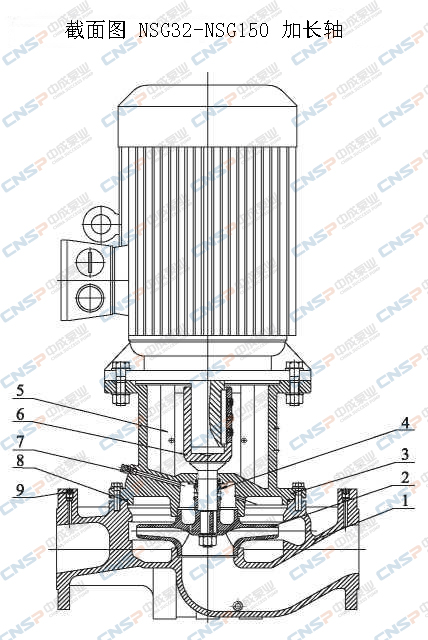

结构图纸
序号 |
零件名称 |
材料 |
1 |
泵体 |
铸铁HT200 |
2 |
叶轮 |
铸铁/不锈钢 HT200/ZG07Crl9Ni9 |
3 |
泵头 |
铸铁HT200 |
4 |
机械密封 |
石墨/碳化硅 |
5 |
防护板 |
不锈钢 06Crl9Nil0 |
6 |
轴 |
不锈钢20Crl3 |
7 |
放气组合件 |
不锈钢 06Crl9Nil0 |
8 |
“0”形圈 |
丁腈橡胶NBR |
9 |
螺堵 |
不锈钢 06Crl9Nil0 |
序号2 |
零件名称 |
材料 |
1 |
泵体 |
铸铁HT200 |
2 |
叶轮 |
铸铁/不锈钢 HT200/ZG07Crl9Ni9 |
3 |
泵头 |
铸铁HT200 |
4 |
机械密封 |
石墨/碳化硅 |
5 |
防护板 |
不锈钢 06Crl9Nil0 |
6 |
轴 |
不锈钢20Crl3 |
7 |
放气组合件 |
不锈钢 06Crl9Nil0 |
8 |
“0”形圈 |
丁腈橡胶NBR |
9 |
螺堵 |
不锈钢 06Crl9Nil0 |
10 |
联轴器 |
铸钢 ZG270-500 |
11 |
支承环 |
铸铁HT200 |

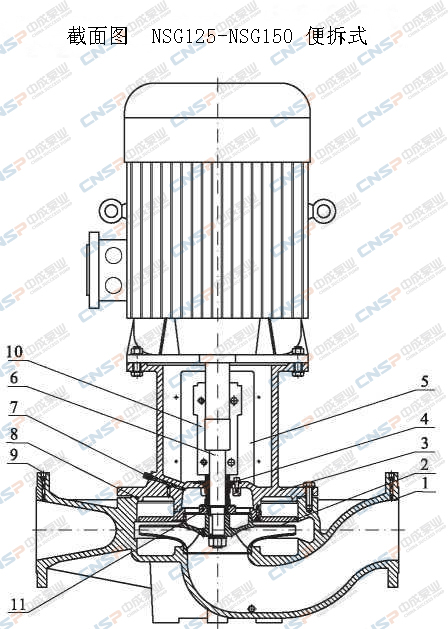

材料NSG20-NSG250便拆式
序号 |
零件名称 |
材料 |
1 |
泵体 |
铸铁HT200 |
2 |
叶轮 |
铸铁/不锈钢 HT200/ZG07Crl9Ni9 |
3 |
泵头 |
铸铁HT200 |
4 |
机械密封 |
石墨/碳化硅 |
5 |
防护板 |
不锈钢 06Crl9Nil0 |
6 |
轴 |
不锈钢20Crl3 |
7 |
放气组合件 |
不锈钢 06Crl9Nil0 |
8 |
“0”形圈 |
丁腈橡胶NBR |
9 |
螺堵 |
不锈钢 06Crl9Nil0 |
10 |
联轴器 |
铸钢 ZG270-500 |

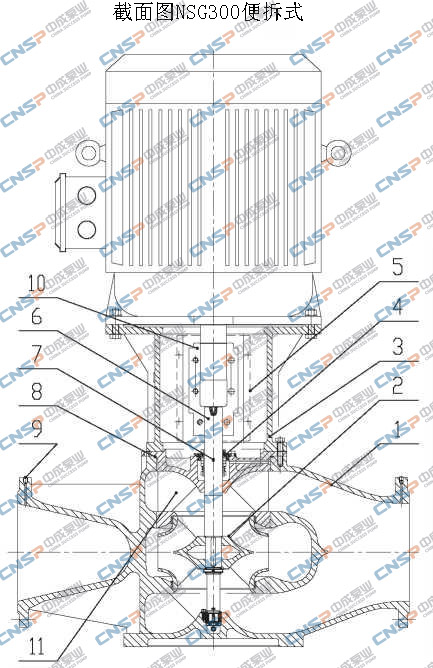

材料 NSG300便拆式
序号 |
零件名称 |
材料 |
1 |
泵体 |
球铁 QT500-7 |
2 |
叶轮 |
铸铁HT200 |
3 |
泵头 |
铸铁HT200 |
4 |
机械密封 |
石墨/碳化硅 |
5 |
防护板 |
不锈钢 06Crl9Nil0 |
6 |
轴 |
不锈钢20Crl3 |
7 |
放气组合件 |
不锈钢 06Crl9Nil0 |
8 |
“O”形圈 |
丁腈橡胶NBR |
9 |
螺堵 |
不锈钢 06Crl9Nil0 |
10 |
联轴器 |
铸钢 ZG270-500 |
11 |
泵盖 |
球铁 QT500-7 |

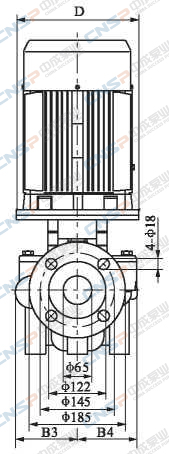

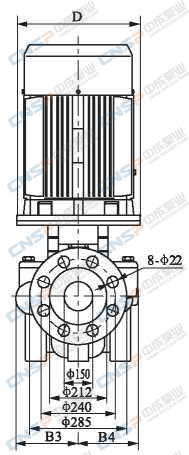

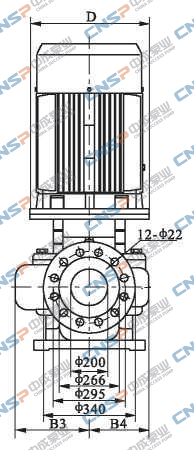

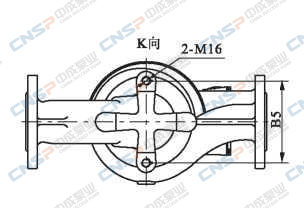

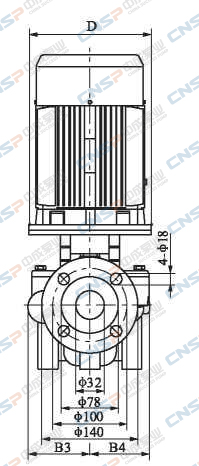

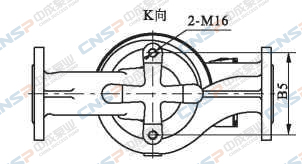

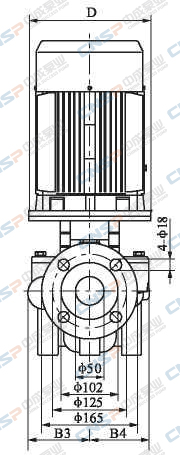

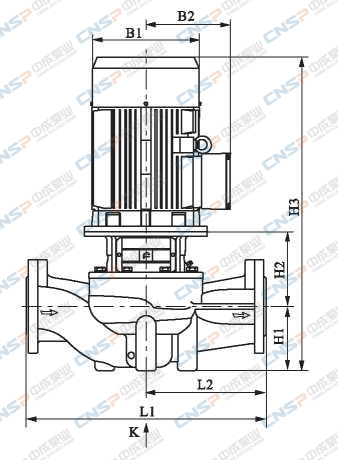

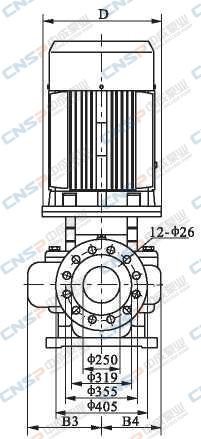

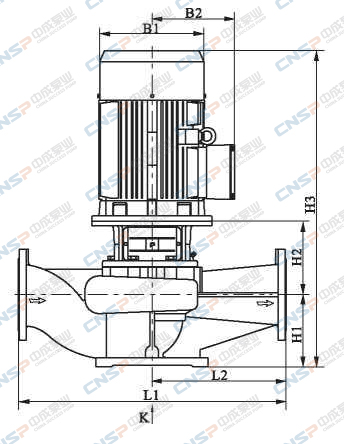

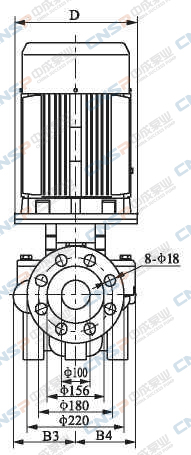

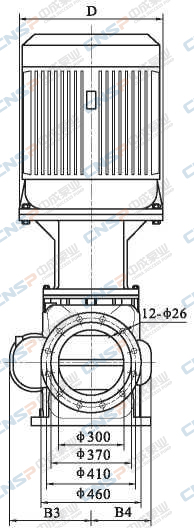

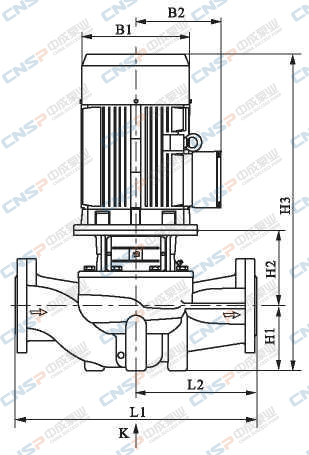

安装尺寸本数据仅供参考,请以实际订货为准!
单相电机,隔爆电机尺寸有所变动,详情请咨询本公司。 注:表中带“*”尺寸为便拆式管道泵尺寸;括号中重量为便拆式管道泵的重量;“##”表示无此结构 NSG32-**/2

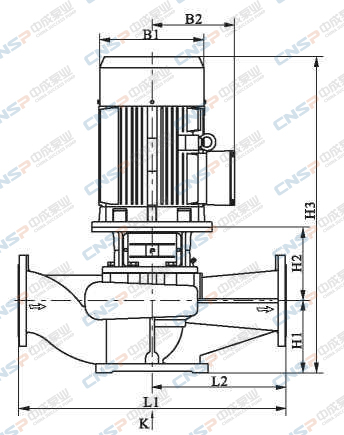

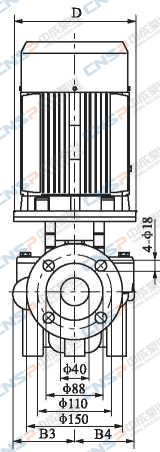

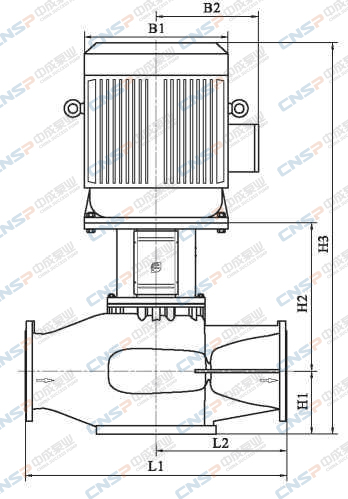

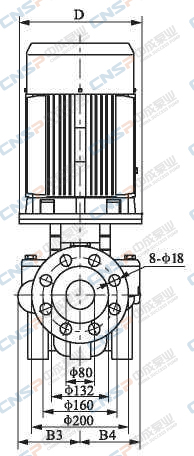

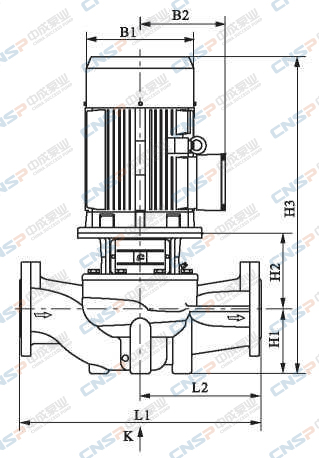

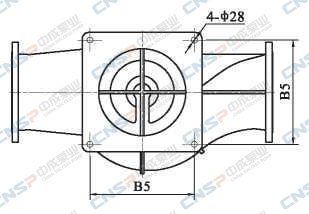

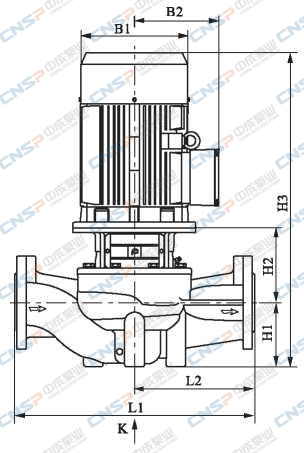

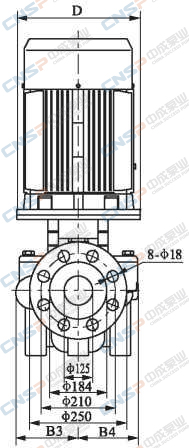

尺寸和重量
泵型号 |
尺寸[mm] |
重量 |
D |
B1 |
B2 |
B3 |
B4 |
B5 |
H1 |
H2 |
H3 |
L1 |
L2 |
[kg] |
NSG32-18/2 |
120 |
170 |
142 |
125 |
117 |
144 |
100 |
166 |
511 |
340 |
170 |
50 |
NSG32-21/2 |
140 |
190 |
155 |
125 |
117 |
144 |
100 |
166 |
556 |
340 |
170 |
56 |
NSG32-25/2 |
140 |
190 |
155 |
125 |
117 |
144 |
100 |
166 |
556 |
340 |
170 |
59 |
NSG32-32/2 |
160 |
197 |
165 |
125 |
117 |
144 |
100 |
185 |
630 |
340 |
170 |
68 |
NSG32-38/2 |
160 |
230 |
188 |
144 |
144 |
144 |
100 |
185 |
640 |
440 |
220 |
79 |
NSG32-50/2 |
200 |
260 |
208 |
144 |
144 |
144 |
100 |
213 |
703 |
440 |
220 |
104 |
单相电机,隔爆电机尺寸有所变动,详情请咨询本公司 NSG40-**/2

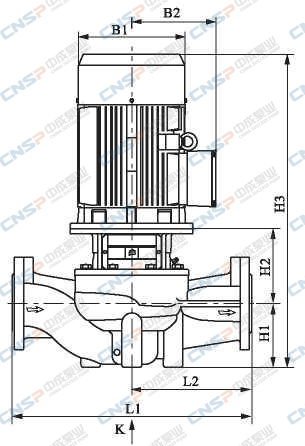

尺寸和重量
泵型号 |
尺寸[mm] |
重量 |
D |
B1 |
B2 |
B3 |
B4 |
B5 |
H1 |
H2 |
H3 |
L1 |
L2 |
[kg] |
NSG40-16/2 |
120 |
170 |
142 |
97 |
96 |
120 |
68 |
150 |
463 |
320 |
160 |
40 |
NSG40-20/2 |
140 |
190 |
155 |
97 |
96 |
120 |
68 |
160 |
518 |
320 |
160 |
46 |
NSG40-18/2 |
140 |
190 |
155 |
110 |
95 |
144 |
100 |
167 |
557 |
340 |
170 |
53 |
NSG40-25/2 |
160 |
197 |
165 |
127 |
115 |
144 |
100 |
185 |
630 |
340 |
170 |
70 |
NSG40-30/2 |
160 |
230 |
188 |
127 |
115 |
144 |
100 |
185 |
640 |
340 |
170 |
77 |
NSG40-36/2 |
200 |
260 |
208 |
138 |
125 |
144 |
110 |
213 |
713 |
440 |
220 |
106 |
NSG40-48/2 |
200 |
260 |
208 |
138 |
125 |
144 |
110 |
213 |
713 |
440 |
220 |
110 |
NSG50-**/2

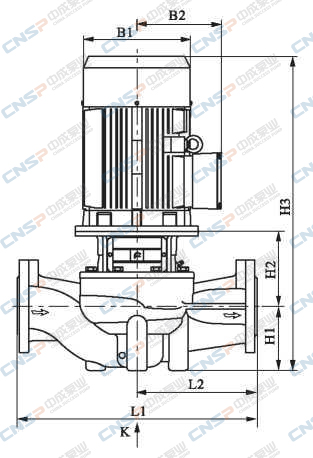

尺寸和重量
泵型号 |
尺寸[mm] |
重量 |
D |
B1 |
B2 |
B3 |
B4 |
B5 |
HI |
H2 |
H3 |
LI |
L2 |
Lkg」 |
NSG50-32/2 |
160 |
197 |
165 |
128 |
128 |
144 |
105 |
162 |
612 |
400 |
200 |
65 |
NSG50-38/2 |
160 |
230 |
188 |
128 |
128 |
144 |
105 |
162 |
622 |
400 |
200 |
71 |
NSG50-48/2 |
200 |
260 |
208 |
128 |
128 |
144 |
105 |
186 |
681 |
400 |
200 |
85 |
NSG50-58/2 |
200 |
260 |
208 |
163 |
163 |
144 |
105 |
196 |
691 |
440 |
220 |
110 |
NSG50-80/2 |
350 |
330 |
255 |
163 |
163 |
144 |
105 |
196 |
801 |
440 |
220 |
185 |
NSG50-12/2 |
120 |
170 |
142 |
117 |
115 |
144 |
115 |
153 |
513 |
340 |
170 |
56 |
NSG50-15/2 |
140 |
190 |
155 |
117 |
115 |
144 |
115 |
153 |
558 |
340 |
170 |
62 |
NSG50-18/2 |
140 |
190 |
155 |
117 |
115 |
144 |
115 |
153 |
558 |
340 |
170 |
65 |
NSG50-24/2 |
160 |
197 |
165 |
117 |
115 |
144 |
115 |
172 |
632 |
340 |
170 |
74 |
NSG50-28/2 |
160 |
230 |
188 |
129 |
115 |
144 |
115 |
175 |
645 |
340 |
170 |
79 |
NSG50-35/2 |
200 |
260 |
208 |
129 |
115 |
144 |
115 |
197 |
702 |
340 |
170 |
103 |
NSG50-40/2 |
200 |
260 |
208 |
171 |
158 |
144 |
115 |
187 |
692 |
440 |
220 |
118 |
NSG50-50/2 |
350 |
330 |
255 |
171 |
158 |
144 |
115 |
250 |
865 |
440 |
220 |
181 |
NSG50-60/2 |
350 |
330 |
255 |
171 |
158 |
144 |
115 |
250 |
865 |
440 |
220 |
191 |
NSG50-70/2 |
350 |
330 |
255 |
171 |
158 |
144 |
115 |
250 |
915 |
440 |
220 |
209 |
NSG50-81/2 |
350 |
360 |
285 |
171 |
158 |
144 |
115 |
250 |
940 |
440 |
220 |
245 |
NSG65-**/2
尺寸和重量
泵型号 |
尺寸[mm] |
重量 |
D |
B1 |
B2 |
B3 |
B4 |
B5 |
H1 |
H2 |
H3 |
LI |
L2 |
[kg] |
NSG65-36/2 |
200 |
260 |
208 |
128 |
128 |
144 |
105 |
194 |
689 |
400 |
200 |
87 |
NSG65-48/2 |
200 |
260 |
208 |
128 |
128 |
144 |
105 |
194 |
689 |
400 |
200 |
91 |
NSG65-15/2 |
140 |
190 |
155 |
142 |
124 |
144 |
105 |
172 |
567 |
360 |
180 |
65 |
NSG65-19/2 |
160 |
197 |
165 |
142 |
124 |
144 |
105 |
191 |
641 |
360 |
180 |
74 |
NSG65-22/2 |
160 |
230 |
188 |
142 |
124 |
144 |
105 |
191 |
651 |
360 |
180 |
81 |
NSG65-30/2 |
200 |
260 |
208 |
142 |
124 |
144 |
105 |
213 |
708 |
360 |
180 |
105 |
NSG65-34/2 |
200 |
260 |
208 |
142 |
124 |
144 |
105 |
213 |
708 |
360 |
180 |
108 |
NSG65-40/2 |
350 |
330 |
255 |
179 |
167 |
144 |
125 |
262 |
887 |
475 |
238 |
183 |
NSG65-50/2 |
350 |
330 |
255 |
179 |
167 |
144 |
125 |
262 |
887 |
475 |
238 |
193 |
NSG65-61/2 |
350 |
330 |
255 |
179 |
167 |
144 |
125 |
262 |
937 |
475 |
238 |
210 |
NSG65-67/2 |
350 |
330 |
255 |
179 |
167 |
144 |
125 |
262 |
962 |
475 |
238 |
248 |
NSG65-83/2 |
400 |
400 |
310 |
179 |
167 |
144 |
125 |
262 |
1037 |
475 |
238 |
309 |
NSG65-15/2 |
140 |
190 |
155 |
142 |
124 |
144 |
105 |
172 |
567 |
360 |
180 |
65 |
NSG65-19/2 |
160 |
197 |
165 |
142 |
124 |
144 |
105 |
191 |
641 |
360 |
180 |
74 |
NSG65-22/2 |
160 |
230 |
188 |
142 |
124 |
144 |
105 |
191 |
651 |
360 |
180 |
81 |
NSG65-30/2 |
200 |
260 |
208 |
142 |
124 |
144 |
105 |
213 |
708 |
360 |
180 |
105 |
NSG65-34/2 |
200 |
260 |
208 |
142 |
124 |
144 |
105 |
213 |
708 |
360 |
180 |
108 |
NSG65-40/2 |
350 |
330 |
255 |
179 |
167 |
144 |
125 |
262 |
887 |
475 |
238 |
183 |
NSG65-50/2 |
350 |
330 |
255 |
179 |
167 |
144 |
125 |
262 |
887 |
475 |
238 |
193 |
NSG65-61/2 |
350 |
330 |
255 |
179 |
167 |
144 |
125 |
262 |
937 |
475 |
238 |
210 |
NSG65-67/2 |
350 |
330 |
255 |
179 |
167 |
144 |
125 |
262 |
962 |
475 |
238 |
248 |
NSG65-83/2 |
400 |
400 |
310 |
179 |
167 |
144 |
125 |
262 |
1037 |
475 |
238 |
309 |
NSG80-**/2
尺寸和重量
泵型号 |
尺寸[mm] |
重量 |
D |
B1 |
B2 |
B3 |
B4 |
B5 |
H1 |
H2 |
H3 |
L1 |
L2 |
[kg] |
NSG80-40/2 |
350 |
330 |
255 |
137 |
128 |
144 |
115 |
240 |
855 |
500 |
250 |
170 |
NSG80-48/2 |
350 |
330 |
255 |
137 |
128 |
144 |
115 |
240 |
855 |
500 |
250 |
181 |
NSG80-13/2 |
160 |
197 |
165 |
142 |
124 |
160 |
97 |
219 |
661 |
450 |
225 |
84 |
NSG80-18/2 |
160 |
230 |
188 |
142 |
124 |
160 |
97 |
219 |
671 |
450 |
225 |
91 |
NSG80-22/2 |
200 |
260 |
208 |
142 |
124 |
160 |
97 |
241 |
728 |
450 |
225 |
114 |
NSG80-28/2 |
200 |
260 |
208 |
142 |
124 |
160 |
97 |
241 |
728 |
450 |
225 |
117 |
NSG80-30/2 |
350 |
330 |
255 |
182 |
163 |
144 |
115 |
279 |
894 |
500 |
250 |
194 |
NSG80-38/2 |
350 |
330 |
255 |
182 |
163 |
144 |
115 |
279 |
894 |
500 |
250 |
204 |
NSG80-47/2 |
350 |
330 |
255 |
182 |
163 |
144 |
115 |
279 |
944 |
500 |
250 |
222 |
NSG80-54/2 |
350 |
330 |
255 |
182 |
163 |
144 |
115 |
279 |
969 |
500 |
250 |
258 |
NSG80-67/2 |
400 |
400 |
310 |
182 |
163 |
144 |
115 |
279 |
1044 |
500 |
250 |
319 |
NSG100-**/2
尺寸和重量
泵型号 |
尺寸[mm] |
重量 |
D |
B1 |
B2 |
B3 |
B4 |
B5 |
H1 |
H2 |
H3 |
L1 |
L2 |
[kg] |
NSG 100-9/2 |
140 |
175 |
155 |
134 |
101 |
160 |
105 |
178 |
573 |
450 |
225 |
65 |
NSG 100-15/2 |
160 |
215 |
190 |
134 |
101 |
160 |
105 |
190 |
650 |
450 |
225 |
83 |
NSG 100-17/2 |
200 |
260 |
205 |
150 |
117 |
144 |
140 |
215 |
745 |
500 |
250 |
119 |
NSG100-22/2 |
200 |
260 |
205 |
150 |
117 |
144 |
140 |
215 |
745 |
500 |
250 |
122 |
NSG100-27/2 |
350 |
350 |
245 |
147 |
123 |
144 |
140 |
260 |
900 |
550 |
275 |
183 |
NSG 100-33/2 |
350 |
350 |
265 |
147 |
123 |
144 |
140 |
260 |
900 |
550 |
275 |
194 |
NSG 100-40/2 |
350 |
350 |
265 |
181 |
152 |
230 |
140 |
270 |
960 |
550 |
275 |
224 |
NSG 100-48/2 |
350 |
350 |
280 |
181 |
152 |
230 |
140 |
270 |
985 |
550 |
275 |
260 |
NSG 100-52/2 |
400 |
400 |
305 |
181 |
152 |
230 |
140 |
270 |
1060 |
550 |
275 |
318 |
NSG125-**/4
泵型号 |
尺寸[mm] |
重量 |
D |
B1 |
B2 |
B3 |
B4 |
B5 |
H1 |
H2 |
H2* |
H3 |
H3* |
L1 |
L2 |
[kg] |
NSG125-11/4 |
200 |
260 |
208 |
216 |
176 |
230 |
215 |
228 |
## |
873 |
##- |
620 |
310 |
166(##) |
NSG125-14/4 |
200 |
260 |
208 |
216 |
176 |
230 |
215 |
228 |
## |
873 |
##- |
620 |
310 |
179(##) |
NSG125-18/4 |
350 |
330 |
255 |
211 |
177 |
230 |
215 |
276 |
376 |
989 |
1089 |
800 |
400 |
257(265) |
NSG 125-22/4 |
350 |
330 |
255 |
236 |
208 |
230 |
215 |
292 |
395 |
1047 |
1150 |
800 |
400 |
302(314) |
NSG 125-28/4 |
350 |
330 |
255 |
236 |
208 |
230 |
215 |
292 |
395 |
1084 |
1187 |
800 |
400 |
321(348) |
NSG125-32/4 |
350 |
330 |
255 |
236 |
208 |
230 |
215 |
292 |
395 |
1122 |
1225 |
800 |
400 |
356(362) |
NSG 125-40/4 |
400 |
400 |
310 |
272 |
248 |
230 |
215 |
315 |
411 |
1179 |
1275 |
800 |
400 |
442(460) |
NSG 125-48/4 |
450 |
450 |
325 |
272 |
248 |
230 |
215 |
315 |
442 |
1204 |
1331 |
800 |
400 |
498(528) |
NSG150-**/4
尺寸和重量
泵型号 |
尺寸[mm] |
重量 |
D |
B1 |
B2 |
B3 |
B4 |
B5 |
H1 |
H2 |
H2* |
H3 |
H3* |
L1 |
L2 |
[kg] |
NSG150-12.5/4 |
350 |
315 |
250 |
217 |
180 |
230 |
215 |
272 |
372 |
985 |
1085 |
800 |
400 |
257(271) |
NSG150-17/4 |
350 |
315 |
250 |
217 |
180 |
230 |
215 |
272 |
372 |
1027 |
1127 |
800 |
400 |
278(291) |
NSG150-21/4 |
350 |
360 |
275 |
217 |
180 |
230 |
215 |
272 |
372 |
1064 |
1164 |
800 |
400 |
313(325) |
NSG150-25/4 |
350 |
360 |
275 |
238 |
208 |
230 |
215 |
269 |
372 |
1099 |
1202 |
800 |
400 |
354(373) |
NSG150-33/4 |
400 |
400 |
305 |
238 |
208 |
230 |
215 |
269 |
385 |
1133 |
1249 |
800 |
400 |
406(425) |
NSG 150-40/4 |
450 |
450 |
325 |
267 |
248 |
230 |
230 |
288 |
416 |
1188 |
1316 |
900 |
450 |
511(537) |
NSG150-50/4 |
450 |
450 |
325 |
267 |
248 |
230 |
230 |
288 |
416 |
1215 |
1343 |
900 |
450 |
548(573) |
NSG200-**/4
尺寸和重量
泵型号 |
尺寸[mm] |
重量 |
D |
B1 |
B2 |
B3 |
B4 |
B5 |
H1 |
H2 |
H3 |
L1 |
L2 |
[kg] |
NSG200-15/4 |
350 |
360 |
280 |
278 |
219 |
360 |
270 |
415 |
1262 |
1000 |
500 |
418 |
NSG200-18/4 |
350 |
360 |
280 |
278 |
219 |
360 |
270 |
415 |
1300 |
1000 |
500 |
435 |
NSG200-24/4 |
400 |
400 |
305 |
303 |
252 |
360 |
270 |
415 |
1334 |
1100 |
550 |
537 |
NSG200-30/4 |
450 |
450 |
335 |
303 |
252 |
360 |
270 |
445 |
1389 |
1100 |
550 |
603 |
NSG200-35/4 |
450 |
450 |
335 |
303 |
252 |
360 |
270 |
445 |
1412 |
1100 |
550 |
649 |
NSG200-44/4 |
550 |
490 |
365 |
315 |
269 |
360 |
270 |
457 |
1500 |
1100 |
550 |
751 |
NSG200-53/4 |
550 |
550 |
400 |
315 |
269 |
360 |
270 |
457 |
1556 |
1100 |
550 |
884 |
NSG200-12.5/4 |
350 |
360 |
280 |
278 |
219 |
360 |
270 |
415 |
1300 |
1000 |
500 |
432 |
NSG200-20/4 |
400 |
400 |
305 |
278 |
219 |
360 |
270 |
415 |
1334 |
1000 |
500 |
492 |
NSG200-23/4 |
450 |
450 |
335 |
303 |
252 |
360 |
270 |
445 |
1389 |
1100 |
550 |
602 |
NSG200-27/4 |
450 |
450 |
335 |
303 |
252 |
360 |
270 |
445 |
1412 |
1100 |
550 |
638 |
NSG200-32/4 |
550 |
490 |
365 |
303 |
252 |
360 |
270 |
445 |
1488 |
1100 |
550 |
710 |
NSG200-43/4 |
550 |
550 |
400 |
315 |
269 |
360 |
270 |
457 |
1556 |
1100 |
550 |
883 |
NSG200-50/4 |
550 |
550 |
400 |
315 |
269 |
360 |
270 |
457 |
1607 |
1100 |
550 |
975 |
NSG250-**/4
尺寸和重量
泵型号 |
尺寸[mm] |
重量 |
D |
B1 |
B2 |
B3 |
B4 |
B5 |
H1 |
H2 |
H3 |
L1 |
L2 |
[kg] |
NSG250-15/4 |
400 |
400 |
305 |
316 |
243 |
390 |
300 |
465 |
1414 |
1100 |
550 |
553 |
NSG250-18/4 |
450 |
450 |
335 |
316 |
243 |
390 |
300 |
495 |
1469 |
1100 |
550 |
614 |
NSG250-21/4 |
450 |
450 |
335 |
316 |
243 |
390 |
300 |
495 |
1492 |
1100 |
550 |
650 |
NSG250-27/4 |
550 |
490 |
365 |
329 |
264 |
440 |
300 |
507 |
1580 |
1100 |
550 |
780 |
NSG250-36/4 |
550 |
550 |
400 |
329 |
264 |
440 |
300 |
507 |
1636 |
1100 |
550 |
909 |
NSG250-44/4 |
550 |
550 |
400 |
347 |
292 |
440 |
305 |
485 |
1670 |
1200 |
600 |
1032 |
NSG250-53/4 |
660 |
625 |
555 |
347 |
292 |
440 |
305 |
525 |
1840 |
1200 |
600 |
1391 |
NSG250-12.5/4 |
400 |
400 |
305 |
316 |
243 |
390 |
300 |
465 |
1414 |
1100 |
550 |
552 |
NSG250-14/4 |
450 |
450 |
335 |
316 |
243 |
390 |
300 |
495 |
1469 |
1100 |
550 |
613 |
NSG250-17/4 |
450 |
450 |
335 |
316 |
243 |
390 |
300 |
495 |
1492 |
1100 |
550 |
649 |
NSG250-20/4 |
550 |
490 |
365 |
316 |
243 |
390 |
300 |
495 |
1568 |
1100 |
550 |
722 |
NSG250-26/4 |
550 |
550 |
400 |
329 |
264 |
440 |
300 |
507 |
1636 |
1100 |
550 |
909 |
NSG250-32/4 |
550 |
550 |
400 |
329 |
264 |
440 |
300 |
507 |
1687 |
1100 |
550 |
999 |
NSG250-40/4 |
660 |
625 |
555 |
347 |
292 |
440 |
305 |
525 |
1840 |
1200 |
600 |
1389 |
NSG250-50/4 |
660 |
625 |
555 |
347 |
292 |
440 |
305 |
525 |
1990 |
1200 |
600 |
1473 |
NSG300-**/4
尺寸和重量
泵型号 |
尺寸[mm] |
重量 [kg] |
D |
B1 |
B2 |
B3 |
B4 |
B5 |
H1 |
H2 |
H3 |
L1 |
L2 |
NSG300-15/4 |
550 |
490 |
365 |
345 |
250 |
440 |
290 |
649 |
1720 |
1200 |
600 |
907 |
NSG300-20/4 |
550 |
550 |
400 |
345 |
250 |
440 |
290 |
649 |
1770 |
1200 |
600 |
1075 |
NSG300-25/4 |
550 |
550 |
400 |
380 |
280 |
480 |
290 |
659 |
1850 |
1200 |
600 |
1230 |
NSG300-30/4 |
660 |
625 |
550 |
380 |
280 |
480 |
290 |
699 |
2000 |
1200 |
600 |
1570 |
NSG300-35/4 |
660 |
625 |
550 |
380 |
280 |
480 |
290 |
699 |
2150 |
1200 |
600 |
1650 |
NSG300-44/4 |
660 |
625 |
550 |
380 |
295 |
480 |
290 |
702 |
2150 |
1200 |
600 |
1790 |
NSG300-55/4 |
660 |
625 |
550 |
380 |
295 |
480 |
290 |
702 |
2150 |
1200 |
600 |
1905 |

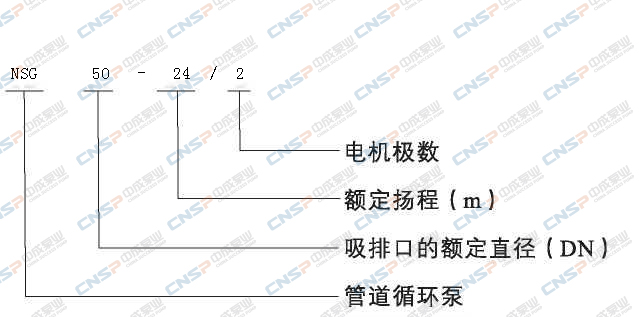

型号定义
注意事项

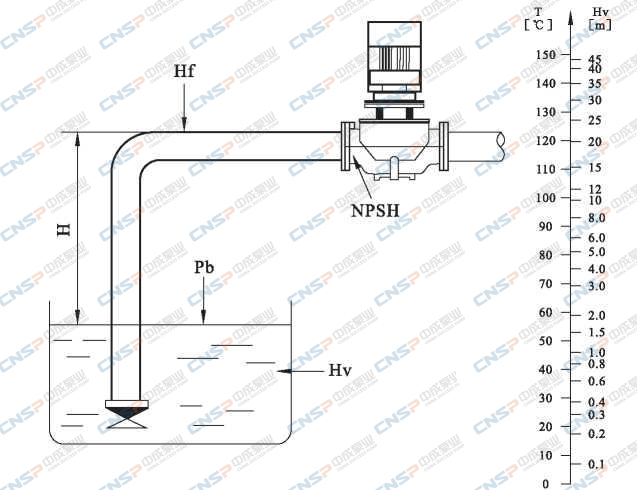

最小进口压力-NPSH
如果泵中的压力低于输送液体的汽化压力,可能发生气蚀,为避免气蚀,确保泵进口 侧有一最小压力,最大吸程H (米)可按下式计算:
H= Pb x 10.2 - NPSH - Hf- Hv - Hs
H—最大吸程(米)
Pb—大气压力(巴)
在闭式管路中可以认为是闭式系统的系统压力(巴)。
NPSH—净正吸入压头(米)
可以在性能曲线中NPSH曲线上对应于最大流量处读出。
入口处的管路损失(米)
其是对应于管路可能产生的最大流量时的值。
Hv—液体的汽化压力(米)
其值的大小取决于液体的温度和液体的汽化压力值。
Hs—安全佘量(米)
最小为0.5米压头。
通过计算,如果“H”为正值,说明泵可以在最大吸程“H”的情况下运行;如果“H”为负值, 说明泵必须要在进口有一个最小压力为“H”米的压头的情况下才可以正常运行。
注:一般情况下不进行以上计算。只有在下列情况下使用泵时才要对“H”进行计算:
1、 液体温度较高
2、 液体流速超过了额定值
3、 吸程较大或进口管路较长
4、 系统压力太小
5、 进口条件较差
产品适宜在清洁、稀薄、非侵蚀、非易燃易爆,且不含有任何可能对泵造成机械或化 学损害的固体颗粒和纤维的液体中使用。 具体对液体要求及应用如下表2;而在液体粘稠或 密度较大情况下使用时会造成泵特性曲线的下降和能耗的增加。 液体温度:-15°C~110°C 最大工作压力:常规型为PN12巴;特殊型为PN16巴。 表2
泵送液体 |
最大使用 温度[。C] |
液体特性要求 |
使用位置 |
水 |
地下水 |
<90°C |
|
NSG产品在用于输送水时,其 可以用于生活用水、工业用水、 冷却系统用水和区域供热系统
的冷、热用水。NSG产品可以在 以下位置使用:
- 主循环泵
- 混合环路中的泵
- 锅炉混流泵
- 燃气冷冻机泵
- 部分流量过滤器泵
- 定压系统用泵
- 生活热水循环
|
锅炉给水 |
<110°C |
|
区域供水 |
<110°C |
|
冷凝水 |
<90°C |
|
软化水 |
-15°C?11°C |
|
弱碱水 |
|
液体可以含有较弱的碱性 |
机械加工冷 却或润滑液 |
|
液体可能含有添加剂和少 量杂质,会给泵的轴封造 成损害 |
冷 却 液 |
碳氢化合 防冻剂 |
<50°C |
液体含有微量的结晶,会 给泵的轴封造成损害 |
NSG产品用于工业方面。如在 化工、制药、食品加工等行业。
可以用于: 原料的输送 系统增压 混合环路循环泵 |
醇类化合物 (液体) |
<50°C 50% |
|
30%盐水(如 氯化钠、氯化 钙等溶液) |
<50°C |
液体含有微量的结晶,会 给泵的轴封造成损害 |
有 机 溶 剂 |
异丙醇 |
≤ 6(TC |
易燃液体 |
|
丙醇 |
≤60 °C |
氧 化 剂 |
过氧化氩 |
≤60〇C 20% |
|
安装条件 产品有不同的安装要求,具体的安装要求如下:
- 1、 系统管路具有支撑泵的能力,2.2kW以下(包括2.2kW)电机的泵可以直接悬置于管道中; 系统管路不具有支撑泵的能力或泵电机功率大于2.2kW时,泵必须安装在支架或底板上。

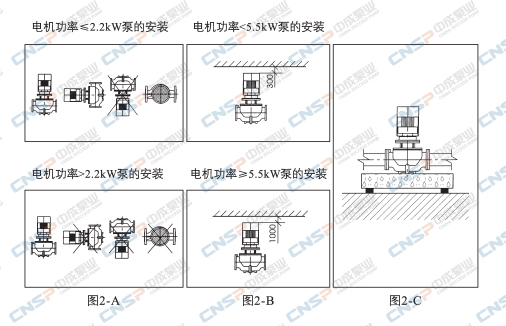

- 2、 对于配套2.2kW以下(包括2.2kW)电机的泵可以安装在水平或垂直于管道的位置上;对于 2.2kW以上电机的泵只能安装在垂直于管道的位置上(图2-A)
- 3、 泵的安装,要保证泵在使用时系统管路的张力不应传递到泵体上。
- 4、 为了保证电机的正常运转,泵要安装在保证有足够冷却的环境条件下,且冷却空气的温度不能超过40°C。
- 5、 如果泵安装在户外,必须配置合适的外罩以防止电器元件进水或凝露。
- 6、 为了方便对泵的检查和维修,在泵的上、下方必须留有足够的空间。泵电机小于5.5kW 时最小留300mm;泵电机大于5.5kW (包括5.5kW)时最小留1000mm。(图2-B )
- 7、 为了防止噪音和振动,保证获得最佳运行效果,泵在安装时要采用减振底座。一般釆 用水泥底座,底座的重量应该是大于或等于1.5x泵重量。(图2-C)

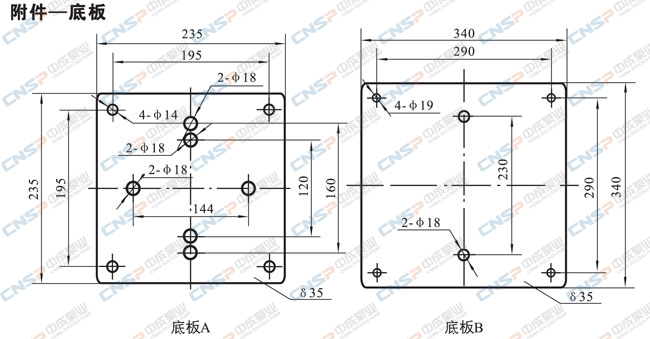

- 8、 为满足客户的不同需要,NSG32?NSG150产品分为带底板和不带底板两种。(底板尺寸见附件)
序号 |
产品型号 |
底板型式 |
序号 |
产品型号 |
底板型式 |
序号 |
产品型号 |
底板型式 |
1 |
NSG32-18/2 |
A |
27 |
NSG50-60/2 |
A |
53 |
NSG100-9/2 |
A |
2 |
NSG32-21/2 |
A |
28 |
NSG50-70/2 |
A |
54 |
NSG100-15/2 |
A |
3 |
NSG32-25/2 |
A |
29 |
NSG50-81/2 |
A |
55 |
NSG100-17/2 |
A |
4 |
NSG32-32/2 |
A |
30 |
NSG65-36/2 |
A |
56 |
NSG100-22/2 |
A |
5 |
NSG32-38/2 |
A |
31 |
NSG65-48/2 |
A |
57 |
NSG100-27/2 |
A |
6 |
NSG32-50/2 |
A |
32 |
NSG65-15/2 |
A |
58 |
NSG100-33/2 |
A |
7 |
NSG40-16/2 |
A |
33 |
NSG65-19/2 |
A |
59 |
NSG100-40/2 |
B |
8 |
NSG40-20/2 |
A |
34 |
NSG65-22/2 |
A |
60 |
NSG100-48/2 |
B |
9 |
NSG40-18/2 |
A |
35 |
NSG65-30/2 |
A |
61 |
NSG100-52/2 |
B |
10 |
NSG40-25/2 |
A |
36 |
NSG65-34/2 |
A |
62 |
NSG125-11/4 |
B |
11 |
NSG40-30/2 |
A |
37 |
NSG65-40/2 |
A |
63 |
NSG125-14/4 |
B |
12 |
NSG40-36/2 |
A |
38 |
NSG65-50/2 |
A |
64 |
NSG125-18/4* |
B |
13 |
NSG40-48/2 |
A |
39 |
NSG65-61/2 |
A |
65 |
NSG125-22/4* |
B |
14 |
NSG50-32/2 |
A |
40 |
NSG65-67/2 |
A |
66 |
NSG125-28/4* |
B |
15 |
NSG50-38/2 |
A |
41 |
NSG65-83/2 |
A |
67 |
NSG125-32/4* |
B |
16 |
NSG50-48/2 |
A |
42 |
NSG80-13/2 |
A |
68 |
NSG125-40/4* |
B |
17 |
NSG50-58/2 |
A |
43 |
NSG80-18/2 |
A |
69 |
NSG125-48/4* |
B |
18 |
NSG50-80/2 |
A |
44 |
NSG80-22/2 |
A |
70 |
NSG150-12.5/4* |
B |
19 |
NSG50-12/2 |
A |
45 |
NSG80-28/2 |
A |
71 |
NSG150-17/4* |
B |
20 |
NSG50-15/2 |
A |
46 |
NSG80-40/2 |
A |
72 |
NSG150-21/4* |
B |
21 |
NSG50-18/2 |
A |
47 |
NSG 8 0-4 8/2 |
A |
73 |
NSG150-25/4* |
B |
22 |
NSG50-24/2 |
A |
48 |
NSG80-30/2 |
A |
74 |
NSG150-33/4* |
B |
23 |
NSG50-28/2 |
A |
49 |
NSG80-38/2 |
A |
75 |
NSG150-40/4* |
B |
24 |
NSG50-35/2 |
A |
50 |
NSG80-47/2 |
A |
76 |
NSG150-50/4* |
B |
25 |
NSG50-40/2 |
A |
51 |
NSG80-54/2 |
A |
|
|
|
26 |
NSG50-50/2 |
A |
52 |
NSG80-67/2 |
A |
|
|
|
注:底板是可选件,需要的客户在订货时需特别注明!带*的泵有两种结构。
