中成水环式真空泵的工作原理

栏目:行业动态 · 发布日期:2011年12月23日 · 作者:中成泵业

水环式真空泵(简称水环泵)是一种粗真空泵,它所能获得的较限真空为2000~4000Pa,串联大气喷射器可达270~670Pa。水环式真空泵也可用作压缩机,称为水环式压缩机,是属于低压的压缩机,其压力范围为1~2×105Pa表压力。

??????? 水环式真空泵最初用作自吸水泵,而后逐渐用于化工、石油、矿山、机械、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中,如真空引水、真空过滤、真空蒸发、真空送料、真空浓缩、真空回潮和真空脱气等,水环式真空泵得到广泛的应用。由于真空应用技术的飞跃发展,水环式真空泵在粗真空获得方面一直被人们所重视。由于水环式真空泵中气体压缩是等温的,故可抽除易燃、易爆的气体,此外还可抽除含尘、含水的气体,因此,水环泵应用日益增?多。? ????????????????? 中成水环式真空泵的工作原理

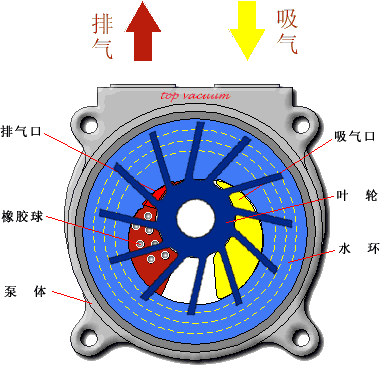

水环泵的工作原理如图:在泵体中装有适量的水作为工作液。当叶轮按图中指示的方向顺时针旋转时,水被叶轮抛向四周,由于离心力的作用,水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的上部分内表面恰好与叶轮轮毂相切,水环的下部内表面刚好与叶片顶端接触(实际上叶片在水环内有一定的插入深度)。此时叶轮轮毂与水环之间形成一个月牙形空间,而这一空间又被叶轮分成叶片数目相等的若干个小腔。如果以叶轮的上部0°为起点,那么叶轮在旋转前180°时小腔的容积由小变大,且与端面上的吸气口相通,此时气体被吸入,当吸气终了时小腔则与吸气口隔绝;当叶轮继续旋转时,小腔由大变小,使气体被压缩;当小腔与排气口相通时,气体便被排出泵外。
综上所述,水环式真空泵是靠泵腔容积的变化来实现吸气、压缩和排气的,因此它属于变容式真空泵。 水环泵和其它类型的机械真空泵相比有如下优点:
1、结构简单,制造精度要求不高,容易加工。
2、吸气均匀,工作平稳可靠,操作简单,维修方便。
3、结构紧凑,泵的转数较高,一般可与电动机直联,无须减速装置。故用小的结构尺寸,可以获得大的排气量,占地面积也小。
4、压缩气体基本上是等温的,即压缩气体过程温度变化很小。
5、由于泵腔内没有金属磨擦表面,无须对泵内进行润滑,而且磨损很小。转动件和固定件之间的密封可直接由水封来完成。

水环式真空泵也有其缺点:
1、效率低,一般在30%左右,较好的可达50%。
2、真空度低,这不仅是因为受到结构上的限制,更重要的是受工作液饱和蒸气压的限制。用水作工作液,较限压强只能达到2000~4000Pa。用油作工作液,可达130Pa。
总之,由于水环式真空泵中气体压缩是等温的,故可以抽除易燃、易爆的气体。由于没有排气阀及摩擦表面,故可以抽除带尘埃的气体、可凝性气体和气水混合物。有了这些突出的特点,尽管它效率低,仍然得到了广泛的应用。
