冷却水塔是否需要防爆设计的判断

栏目:行业动态 · 发布日期:2020年12月22日 · 作者:中成泵业

依照GB 50058—2014《爆炸危险环境电力装置设计规范》的要求,冷却水塔要进行防爆设计,可是因为规范只是理论要求和设计者的参照,针对设计分析过程缺少具体的解释,设计者在设计阶段容易盲目跟从。

工业生产或制冷工艺过程中产生的废热,一般使用冷却水来导走。冷却塔的作用是使挟带废热的冷却水在塔内与空气进行热交换,将废热传输给空气并散发到大气中。

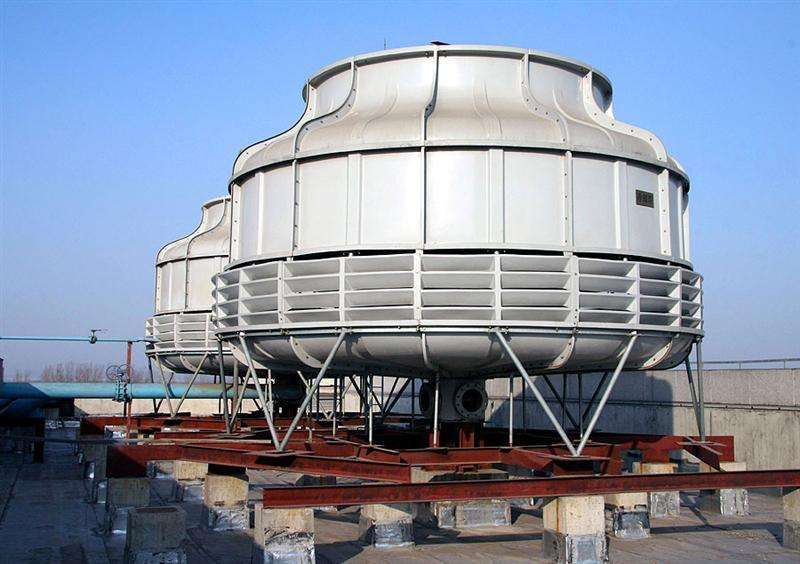

冷却水塔的结构和原理:需冷却的水在水塔顶部通过管道向下喷洒,水塔壁有吹风机吹入空气,顶部有一个很大的风机,把空气抽出塔顶,从而利于气流流动,加速水的降温。冷却塔的基本原理:干燥的空气经过风机抽动后,自进风网处进人冷却塔内,当水滴和空气接触时,二者直接传热使水的温度降低;另外,水会发生蒸发现象,其中的热量通过蒸发潜热的方式被带走(即蒸发传热),从而达到降温的作用。

工业用热交换设备主要是换热器。一般,生产和制冷工艺过程中产生的废热和冷却水之间的热交换,由管壳式换热器来实现。当管壳式换热器工艺侧压力超过设计值时,有可能导致换热器内部泄漏,高压侧工艺物料将泄漏到低压侧的冷却水系统,污染冷却水系统。当工艺物料泄漏量大时,有可能通过冷 却水回水系统输送到冷却水塔,且当泄漏的工艺物料为易燃易爆危险物质时,冷却水塔若没有考虑适当的防爆设计,易燃易爆物质挥发并积聚在风机或 电气仪表周边有潜在的爆炸风险。

参考实际项目,通过对项目可燃物质的分析,管壳式换热器工艺泄漏量的计算,还有如何考虑泄漏的可燃物质对冷却塔的影响,对冷却水塔是不是需要进行防爆设计进行分析说明,进而避免在设计过程中过于保守,在保证本质安全的情况下避免过度设计,增加冷却水塔设计的合理性,最大可能地节省设计和制造成本。
