密相气力输送系统设计

栏目:
行业动态 · 发布日期:2020年10月27日 · 作者:中成泵业

气力输送是以利用气体流作为运送动力向管道内输送粉状、颗粒状的材料方法。气力输送系统由于系统封闭、效率高、管道安装灵活、环境良好、运动部件少、维修和操作方便等优点,和上海中成泵业生产的化工泵一样广泛应用于石油、食品、化工、医药、锂电、环境保护等领域。按气流中固相浓度,气力输送可分为稀相输送和密相输送两种形式。稀相气力输送输送速率大、能耗高、输送固气比低,物料在气流中呈悬浮状态;密相气力输送由于其输送速率小、能耗低、输送固气比高、磨损小、破碎率低等优点,在工业领域得到越来越广泛的应用。随着白炭黑广泛应用于橡胶制品、化学制品、医药、食品等行业,其气力输送系统设计显得更为重要。虽然白炭黑粒径比较小、破碎率低,而密相输送具有输送速率小、破碎率低等优势,合适于白炭黑的输送。

密相气力输送原理:密相输送时,颗粒在少量气体松弛的流动状态下进行集体运动,但不是气体引起的加速,而是通过静压差移动。在供给过程中,物料通过气动阀重力进料到发送罐中,置换出的空气通过排气阀排出。发送罐液位计的高警报后,进料完成,进料阀门与排气阀门同时被关闭,而后通过进气阀向发送罐顶部及底部加入压缩气,加人的压缩气与物料相混合,罐内的压力达到设定值时便自动打开底部出料阀,然后物料以栓状流形式输送,直至物料排空,关闭出料阀,完成一次输送循环,继续进行下一次输送循环。密相发送罐气力输送有单发送罐输送和双发送罐输送:单发送罐输送,物料在管道内不是被连续输送;双发送罐输送,因为其中一个发送罐输送,另一个发送罐进料,两个发送罐交替操作,物料在管道内连续输送,可以连续生产。输送气体常采用空气和氮气,动力一般由压缩机供给。

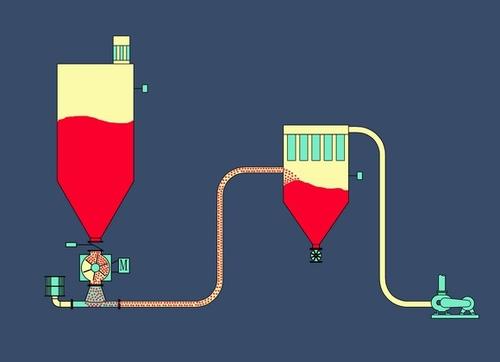

白炭黑密相气力输送系统主要由空压机组、储气罐、缓冲斗、发送罐、管道气体注入器、输送和气体管道、除尘装置、储料仓及逻辑编程控制器(PLC)组成。白炭黑密相输送工艺流程。来自上游储料仓的白炭黑通过重力卸料到发送罐,材料进满发送罐后,对发送罐进行充气加压;发送罐内物料在压缩的管道气体注人器注人的压缩空气的作用下,缓慢流向输送目的地缓冲斗;物料被输送进人缓冲斗,含尘气体进入到仓顶除尘器,过滤排出。白炭黑输送是单发送罐密相输送,是批量输送。通过空气缓慢流入输送管,输送管内的材料被配置在管内压力和沿途配置的对应输送管上。
