产品简介


QW(WQ)型无堵塞潜水排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。

该系列排污泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

适用范围

适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也可用于抽送清水及带腐蚀性介质。

型号意义


QW(WQ)潜水式无堵塞排污泵

产品优势


  1. 采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
  2. 机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。
  3. 整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
  4. 该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。
  5. 可根据用户需要配备全自动控制柜,对泵的漏水、漏电过载及超温等进行自动保护,提高了产品的安全性与可靠性。
  6. 浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
  7. QW(WQ)系列可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。
  8. 能够在全扬程内使用,而保证电机不会过载。
  9. 有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。

选型范围


  • 口径范围 : 25-500(mm)
  • 流量范围 : 8-2600(m3/h)
  • 扬程范围 : 7-36(m)

性能参数本数据仅供参考,请以实际订货为准!


型  号 口 径 (mm) 流 量 (m3/h) 扬 程 (m) 功 率 (kw) 转 速 (r/min) 效 率 (%)
QW25-8-15-1.1 25 8 15 1.1 2825 38.5
QW32-12-15-1.1 32 12 15 1.1 2825 40
QW40-15-15-1.5 40 15 15 1.5 2840 45.1
QW40-15-30-2.2 40 15 30 2.2 2840 48
QW50-20-7-0.75 50 20 7 0.75 1390 54
QW50-10-10-0.75 50 10 10 0.75 1390 56
QW50-20-15-1.5 50 20 15 1.5 2840 55
QW50-15-25-2.2 50 15 25 2.2 2840 56
QW50-18-30-3 50 18 30 3 2880 58
QW50-25-32-5.5 50 25 32 5.5 2900 53
QW50-20-40-7.5 50 20 40 7.5 2900 55
QW65-25-15-2.2 65 25 15 2.2 2840 52
QW65-37-13-3 65 37 13 3 2880 55
QW65-25-30-4 65 25 30 4 2890 58
QW65-30-40-7.5 65 30 40 7.5 2900 56
QW65-35-50-11 65 35 50 11 2930 60
QW65-35-60-15 65 35 60 15 2930 63
QW80-40-7-2.2 80 40 7 2.2 1420 52
QW80-43-13-3 80 43 13 3 2880 50
QW80-40-15-4 80 40 15 4 2890 57
QW80-65-25-7.5 80 65 25 7.5 2900 56
QW100-80-10-4 100 80 10 4 1440 62
QW100-110-10-5.5 100 110 10 5.5 1440 66
QW100-100-15-7.5 100 100 15 7.5 1440 67
QW100-85-20-7.5 100 85 20 7.5 1440 68
QW100-100-25-11 100 100 25 11 1460 65
QW100-100-30-15 100 100 30 15 1460 66
QW100-100-35-18.5 100 100 35 18.5 1470 65
QW125-130-15-11 125 130 15 11 1460 62
QW120-130-20-15 125 130 20 15 1460 63
QW150-145-9-7.5 150 145 9 7.5 1440 63
QW150-180-15-15 150 180 15 15 1460 65
QW150-180-20-18.5 150 180 20 18.5 1470 75
QW150-180-25-22 150 180 25 22 1470 76
QW150-130-30-22 150 130 30 22 1470 75
QW150-180-30-30 150 180 30 30 1470 73
QW150-200-30-37 150 200 30 37 1480 70
QW200-300-7-11 200 300 7 11 970 73
QW200-250-11-15 200 250 11 15 970 74
QW200-400-10-22 200 400 10 22 1470 76
QW200-400-13-30 200 400 13 30 1470 73
QW200-250-15-18.5 200 250 15 18.5 1470 72
QW200-300-15-22 200 300 15 22 1470 73
QW200-250-22-30 200 250 22 30 1470 71
QW200-350-25-37 200 350 25 37 1980 75
QW200-400-30-55 200 400 30 55 1480 70
QW250-600-9-30 250 600 9 30 980 74
QW250-600-12-37 250 600 12 37 1480 78
QW250-600-15-45 250 600 15 45 1480 75
QW250-600-20-55 250 600 20 55 1480 73
QW250-600-25-75 250 600 25 75 1480 73
QW300-800-12-45 300 800 12 45 980 76
QW300-500-15-45 300 500 15 45 980 70
QW300-800-15-55 300 800 15 55 980 73
QW300-600-20-55 300 600 20 55 980 75
QW300-800-20-75 300 800 20 75 980 78
QW300-950-20-90 300 950 20 90 980 80
QW300-1000-25-110 300 1000 25 110 980 82
QW350-1100-10-55 350 1100 10 55 980 84.5
QW350-1500-15-90 350 1500 15 90 980 82.5
QW350-1200-18-90 350 1200 18 90 980 83.1
QW350-1100-28-132 350 1100 28 132 740 83.2
QW350-1000-36-160 350 1000 36 160 740 78.5
QW400-1500-10-75 400 1500 10 75 980 82.1
QW400-2000-15-132 400 2000 15 132 740 85.5
QW400-1700-22-160 400 1700 22 160 740 82.1
QW400-1500-26-160 400 1500 26 160 740 83.5
QW400-1700-30-200 400 1700 30 200 740 83.5
QW400-1800-32-250 400 1800 32 250 740 82.1
QW500-2500-10-110 500 2500 10 110 740 82
QW500-2600-15-160 500 2600 15 160 740 83
QW500-2400-22-220 500 2400 22 220 740 84
QW500-2600-24-250 500 2600 24 250 740 82


结构图纸


QW(WQ)潜水式无堵塞排污泵

结构说明

WQ型无堵塞潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔幵,属机电一体化产品, 电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行安全可靠。其主要部件作用如下:
  • 信号线1:配备全保水泵控制柜,对泵实行全方位保护,包括漏水、断相、短路、过热、电机过载等项目。
  • 电机定子8:采用B级或F级绝缘。
  • 漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
  • 机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
  • 叶轮17:叶轮采用单流道或双流逍结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
  • 泵体15:与叶轮配用,使得泵具有高的效率。
  • 密封环18:装在泵体口环处,当叶轮闪运转而使口环处磨损,可更换密封环.以保证泵以最佳效率运行。

安装尺寸本数据仅供参考,请以实际订货为准!


QW(WQ)潜水式无堵塞排污泵

安装尺寸

型号 A B C D H
25QW8-22-1.1 110 305 195 190 410
32QW12-15-1.1 110 305 195 190 410
40QW15-15-1.5 120 340 215 240 600
40QW15-30-2.2 120 340 215 240 600
50QW20-7-0.75 125 370 225 240 550
50QW10-10-0.75 125 370 225 240 550
50QW20-15-1.5 120 345 215 240 600
50QW15-25-2.2 120 345 215 240 600
50QW18-30-3.0 125 370 225 240 630
50QW25-32-5.5 155 410 255 310 730
50QW20-40-7.5 155 410 255 240 730
65QW25-15-2.2 125 410 260 240 610
65QW37-13-3.0 125 410 260 240 630
65QW25-30-4.0 125 420 270 240 680
65QW30-40-7.5 155 450 290 310 730
65QW35-50-11 165 460 290 350 920
65QW35-60-15 165 460 290 350 920
80QW40-7-2.2 165 490 325 310 700
80QW43-13-3.0 165 445 295 310 740
80QW40-15-4.0 165 445 295 310 800
80QW65-25-7.5 165 490 325 310 770
100QW80-10-4.0 175 620 420 350 800
100QW110-10-5.5 185 650 420 350 800
100QW100-15-7.5 185 650 420 350 800
100QW85-20-7.5 185 650 420 350 800
100QW100-25-11 210 710 450 420 960
100QW100-30-15 225 740 485 420 950
100QW100-35-18.5 225 740 485 470 1000
125QW130-15-11 225 740 470 420 960
125QW130-20-15 225 740 470 420 960
150QW145-9-7.5 225 770 480 420 850
150QW180-15-15 225 780 480 470 960
150QW180-20-18.5 225 780 480 470 1020
150QW180-25-22 225 780 480 470 1020
150QW130-30-22 250 860 520 470 1180
150QW180-30-30 250 860 520 540 1230
150QW200-30-37 250 860 520 540 1300
200QW300-7-11 275 900 560 540 1130
200QW250-11-15 275 900 560 540 1130
200QW400-10-22 275 900 560 540 1200
200QW400-13-30 275 900 560 540 1250
200QW250-15-18.5 275 900 560 540 1200
200QW300-15-22 275 900 560 540 1200
200QW250-22-30 275 900 560 540 1250
200QW350-25-37 275 900 560 540 1350
200QW400-30-55 290 920 580 540 1400
250QW600-9-30 320 1100 650 540 1650
250QW600-12-37 320 1100 650 540 1650
250QW600-15-45 320 1080 650 540 1650
250QW600-20-55 320 1080 650 540 1650
250QW600-25-75 320 1100 650 540 1650
250QW800-12-45 320 1080 650 540 1650
300QW500-15-45 400 1200 800 600 2040
300QW800-15-55 400 1200 800 600 2040
300QW600-20-55 400 1200 800 600 2050
300QW800-20-75 400 1200 800 600 2100
300QW950-20-90 400 1200 800 600 2200
300QW1000-25-110 400 1200 800 600 2200
350QW1100-10-55 450 1350 950 600 1950
350QW1500-15-90 450 1350 950 600 2160
350QW1200-18-90 450 1350 950 600 2160
350QW1100-28-132 450 1350 950 600 2500
350QW1000-36-160 450 1350 950 600 2600
400QW1500-10-75 510 1480 1100 700 2100
400QW2000-15-132 510 1480 1100 700 2500
400QW1700-22-160 510 1480 1100 700 2600
400QW1500-26-160 510 1480 1100 700 2620
400QW1700-30-200 510 1480 1100 700 2550
400QW1800-32-250 510 1480 1100 700 2860

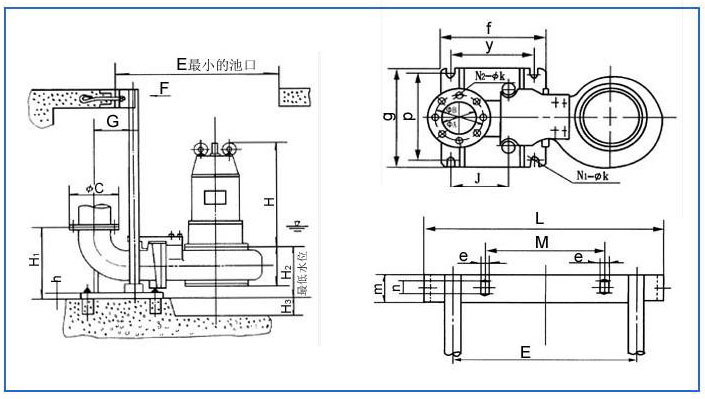

WQ固定潜水式无堵塞排污泵安装尺寸图

QW(WQ)潜水式无堵塞排污泵 QW(WQ)潜水式无堵塞排污泵

使用说明


  1. 自动耦合装置系统
    1. 适用于长期固定的使用场合,具有安装快捷,检測、维修方便等优点.该系统使用特制的底座,固定在污水坑的底部,与出水管连结好,在池顶安装好配套的支承块,用导杆使二者相连.水泵与特定支架连结好.沿导杆下滑到达底座,与其自动耦合、密封、密封,而提升时则自动脱落。
  2. 移动式安装系统
    1. 它以支架支承,接上出水软管即可工作,这种方式主要应用于救急或维修施式的需要。
QW(WQ)潜水式无堵塞排污泵

维护保养


  1. 电泵应有专人管理与使用,井定期检査电泵绕组与机壳之间的绝缘电阻是否正常。
  2. 每次使用特别是用于较稠较粘的浆液后,应将电泵放入清水中运转数分钟,防止泵内留下沉积物,保证电泵的清洁。
  3. 电泵如长时间不用时应将电泵从水中取出,不要长期浸泡在水中,以减少电机定子绕组受潮的机会,增加电泵的使用寿命。
  4. 在常规状态下泵每使用300-500小时后应加注或更换油室中机油(10-〜30号机油)使机械密封保持良好的润滑状态,提高机械密封的使用寿命。
  5. 电泵拆卸、维修后,机壳组件必须经0.2MPa气密试验检査,以确保电机密封可靠。
  6. 叶轮和泵体之间的密封环具有密封功能,如密封损坏将直接影响到泵的性能,必要时应更换。

注意事项


  1. 泵使用前应仔细检査电缆有否损坏,紧固件是否松动或脱落,泵在运输、存放、安装过程中有无变形或损坏。
  2. 用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻,其值应不低于2兆欧,否则应对电机定子绕组进行干燥处理,干燥处理的温度不允许超过120℃。
  3. 该系列排污泵的安装有固定式和移动式两种。当采用固定式自动安装时,应将链索分别穿进(偏离泵出水口,其连线应平行于泵出水口的)两个吊环螺钉或起吊板中上下起吊电泵。均匀缓慢地沿着导轨下滑,直到自动耦合到位。当采用移动式安装时,先将软管套好,用链索穿进两个吊环上下起吊电泵,注意切不能将电缆当作绳索使用,以免发生危险。
  4. 泵接通后的旋转方向从进水口看为逆时针转动,如果电泵反转,只需将电缆线中的任何二根线对调一下接线位置即可。
  5. 电泵的机壳地线必须严格按有关规程接妥,为了保证使用时人身安全,在电泵运行时,严禁在附近安装、人下水做?~或移动,以防万一电泵漏电而发生意外事故。
  6. 电泵在无特殊情况必须配备全自动水泵控制柜,切勿直接挂电网或使用闸刀开关来接通电源,确保电泵正常运行。
  7. 不得将电泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%),最好能控制在建议使用扬程范围以内,以防电泵因超载而烧坏电机。
  8. 无自循环冷却装置的泵严禁整体露出水面长期运行,以防电泵过热损坏。

故障排除


故障现象 原因分析 拌除方法
流量不足或不出水
  1. 叶轮旋转错误
  2. 阀门是否打开和完好
  3. 管道叶轮被堵
  4. 转速过低
  5. 扬程过高
  6. 抽送介质密度较大
  7. 介质粘度较高
  8. 密封圈损坏(口环处)
  1. 调整叶轮旋转方向
  2. 检査、维修、排除
  3. 清理杂物
  4. 检查电器设备及电路
  5. 改泵或降低扬程
  6. 用水冲稀降低浓度
  7. 降低粘度
  8. 更换
运行不稳定
  1. 叶轮不平衡
  2. 轴承损坏
  1. 送制造厂调换或校正
  2. 更换
泵不能启动
  1. 缺相
  2. 叶轮卡住
  3. 绕组、接头或电缆断路
  4. 定子绕组烧坏
  5. 电器控制发生故障
  1. 检査线路进行修复
  2. 排除杂物
  3. 用欧姆表检査修复
  4. 修理、更换绕组
  5. 修理或调换
电流过大
  1. 工作电压低
  2. 管道、叶轮被堵
  3. 抽送液体的高度或粘度较高
  4. 使用扬程过低
  1. 调整工作电压
  2. 淸理管道、叶轮堵物
  3. 改变密度或粘度
  4. 减少流量.提高扬程
绝缘电组低
  1. 电缆线电源接线端渗漏
  2. 电缆线破损
  3. 机械密封磨损产生泄漏
  4. 各0形密封圈失效
  5. 一机壳被介质腐蚀漏水
  1. 拧紧压紧嫘母
  2. 更换
  3. 更换
  4. 更换
  5. 修补
