W系列水力喷射器

  • 1.国内知名品牌,口碑服务有保障。
  • 2.常规产品库存丰富,定制同样快捷。
  • 3.专业售后团队,及时解决使用问题。
全国销售热线:021-66519999
产品概述:
W系列水力喷射器是一种具有抽真空、冷凝、排水等三种有效能的机械装置。它是利用一定压力的水流通过对称均布成一定倾斜度的喷咀喷出,聚合在一个焦点上。由于喷射水流速度很高,于是周围形成负压使器室内产生真空,另外由于二次蒸汽与喷射水流直接接触,进行热交换,绝大部分的蒸汽冷凝成水,小量未被凝的蒸汽与不疑结的气体亦由于与高速喷射的水流互相摩擦, 混合与挤压,通过扩压管被排除,使器室内形成更高的真空。水力喷射器应用极为广泛,主要用于真空与蒸发系统,进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺,是制糖、制药、化工、食品、制盐、味 精、牛奶、发酵以及一些轻工、国防部分广泛需求的设备。(材质、不锈钢、铸铁)
但目前生产水力喷射器的制造厂较小,品种亦不齐全,为此,我单位近年来为断改进设计,采用多喷咀与汽环(导向盘)等结构,以
及用多级泵进水,低位安装,只需安装高度4.5米,完善与提高了
其工作性能,具有一定的先进性 ,是真空冷凝设备的一种革新,深受各地用户单位的欢迎。

结构与优点:
水力喷射器由器体、器盖、喷咀、喷咀座板、导向盘、扩压管及单向阀等部件组成,喷咀用不锈钢制造,喷咀座板由优质钢加工,其余零件则系铸铁铸造。喷咀采用多喷咀的结构形式,以便得到较大的水—汽接触,有利于热交换的进行,获得较好的真空效果。喷咀座板加工精密,精度较高,以使喷射水流准确地聚集在同一的焦点。导向盘用于减慢蒸汽(或空气)的流速,使蒸汽均匀地导入器室以免喷射水流偏斜,降低抽射效能。整个装置结构紧凑精密,强度高,用于真空蒸发系统中,由于能把冷凝器的冷凝作用与真空泵的抽气作用合并在一个设备中同时完成,大大地简化了工艺流程,比之原来真空泵加旧式冷凝器的装置,可以节省去真空泵、冷凝器、分水器等设备,并且还有下列优点:(1)水力喷射器体积小、重量轻、结构紧凑。而效能又比较高,耗电量低于真空泵系统,投资省。(2)操作简单维修方便,不用专职人员管理,由于无机械传动部件,所以噪声低,不需消耗润滑油。(3)可以室外低位安装,占地面积小,可以节省厂房建筑面积与安装费用。




性能参数

型号规格 蒸发量
立升/小时
真空度毫米汞柱
MPa
扬程
m
流量
m3/h
 W-100L 100 680-720 45 18
 W-200L 200 680-750 45 18
 W-300L 300 680-720 45 18
 W-400L 400 680-720 45 18
 W-500L 500 680-720 45 32
 W-600L 600 680-720 45 32
 W-700L 700 680-720 45 32
 W-800L 800 680-720 50 32
 W-900L 900 680-720 50 32
 W-1000L 1000 680-720 50 32
 W-1200L 1200 650-680 50 32
 W-1500L 1500 650-680 50 108
 W-1800L 1800 650-680 50 108
 W-2000L 2000 650-680 50 108
 W-2500L 2500 650-680 50 108
 W-3000L 3000 650-680 50 108
 W-3500L 3500 650-680 55 162
 W-4000L 4000 650-680 55 162
 W-5000L 5000 650-680 55 162

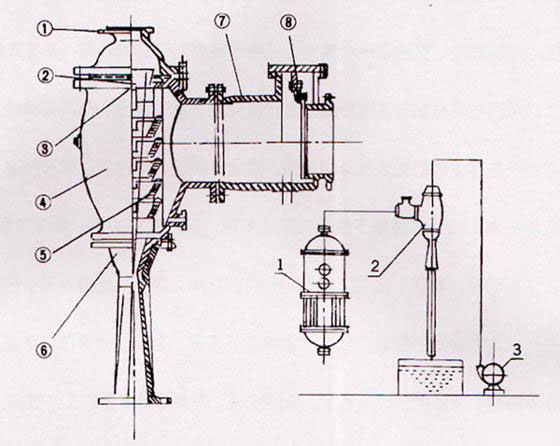

结构图纸


编号

名称



编号

名称

1

器盖



1

真空蒸发锅

2

喷咀座板



2

水力喷射器

3

喷咀



3

水泵

4

器体







5

导向盖盘







6

扩散管







7

止逆阀阀体







8

阀板

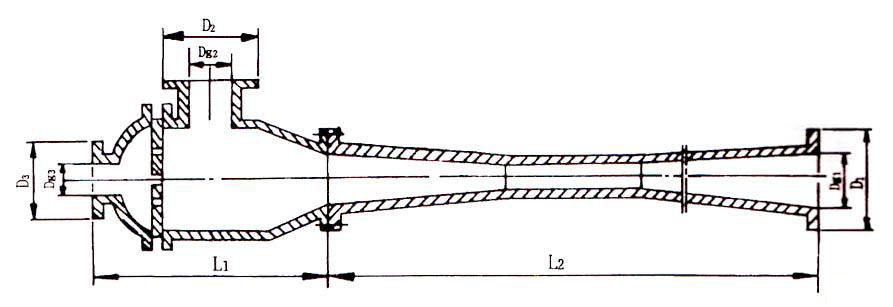

安装尺寸

法兰尺寸

外型尺寸



型号

L1

L2

D1×Dg1

D2×Dg2

D3×Dg3

重量

尺寸

螺孔

尺寸

螺孔

尺寸

螺孔

ZS-60L 80L

440

804

166X80

Φ14X4

140X50

Φ14X4

140X38

Φ14X4

7

ZS-100L 120L

421

806

185X80

Φ14X4

160X70

Φ14X4

140X50

Φ14X4

71

ZS-120L 150L

421

806

185X80

Φ14X4

160X70

Φ14X4

140X50

Φ14X4

75

蒸汽泵

316

804

160×70

Φ14×4

170×50

Φ14×6

G3/4"



45

注意事项

故障与排除方法

故 降

原 因

择除方法





真空度达不到



真空度下降



真空度不稳定





循坏用水碱度或,度增高.多孔板

或扩压器之孔径有水垢缩水。

1.用酸液冲洗或更換零件.

2.调整循环水之酸碱度。

水池中循环水溫升高

降低水温.更換部份循环水.或加循环水

水泵故降.压力突然下降.流量减少

1.更换水泵

2.清洗水泵叶轮和内壳的水垢或异物-

系铳泄漏。

检查系统和进行堵漏

真空表失灵。

更换真空表

循坏水中夹带大量气泡。



1.在排水管和离心水泵进水管之间设置挡板。

2.循环液中带有大量气泡须更換循环水







倒水(即循I不

水由吸入口



流出)







喷咀、多孔板孔径腐蚀变形。

1.更換喷咀或多孔扳

2.调节水池酸碱度。

喷咀、多孔板加工不准确。

正确加工保证精度符合图纸标准。

混合管加工不正确.表面腐蚀,

正确加工保证同心度,光洁度符合图纸要求。

多孔板有异物堵塞

1.清除异物。

2.清理水池.

水泵压力突然降低

栓査水泵,修理或更換。

操作程序不当。

关水泵排水与大气平衝。

由上述原因循环水流入系统中。

可在系统中装止逆阀。

大气压力波动影响背压。

在排水管下接1米长的尾管。

适用范围

是制糖、制药、化工、食品、制盐、味 精、牛奶、发酵以及一些轻工、国防部分广泛需求的设备。
