BL型离心水泵的结构说明
        BL型离心水泵的主要零件为:泵体(1),叶轮(2),连接轴(3),后盖架(4)。泵的吐出口与泵的轴线成垂直方向,并可根据安装使用条件与泵体共同旋转90°,180°,和270°角。本型泵由电机轴通过连接轴直接转动。

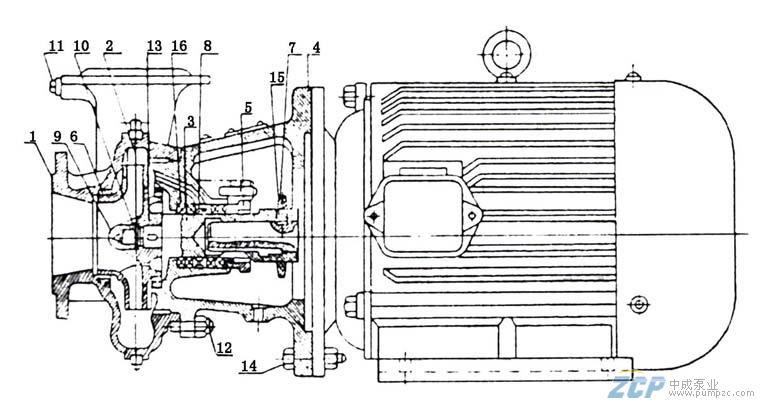

图1表示4BL-12型离心水泵的纵剖面,(3BL-6型泵结构上与此基本上相同)。
泵体(1)为铸铁制成,其内制有逐渐扩散至泵的吐出口成涡形的流道,出口法兰上钻有安装压力表的管螺孔。
叶轮(2)为铸铁制成,是单侧进水,内有成曲面的叶片,4BL-12型泵的叶轮在靠近轴孔处,钻有几个孔,以平衡轴向力,但1½BL-6,2BL-6,2BL-9,3BL-9,3BL-13,4BL-18,4BL-25,叶轮没有钻孔,依靠轴承来承受轴向力,制造时,经过静平衡试验。
连接轴(3)由优质炭素钢制成,一端固定叶轮,另一端固定在电机轴上,由电机带动转动。
后盖架(4)为铸铁制成,内装有填料密封,有填料室,填料压盖,填料环,铅粉油浸石棉绳构成,是防止空气透入和大量液体的渗出。少量高压液体通过泵体内的串水孔流入填料室中,起水封作用,填料的松紧程度必须适当,不可太紧,也不能太松;以液体能一滴一滴渗出为准,填料太紧,轴易发热,同时耗费功率,填料太松,液体渗漏大,降低水泵效率,填料水如渗出过多应按时填加或更换填料。
