IHF系列氟塑料合金化工离心泵(氟塑料泵)使用

栏目:使用说明 · 发布日期:2013年5月26日 · 作者:中成泵业

一、产品概述:
IHF型氟塑料化工泵为单级单吸式氟塑料合金化工离心泵,是按国际标准设计并结合非金属泵的加工工艺设计生产的,该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、无毒素分解、使用温度宽,输送介质温度为-85℃-200℃等优点。

二、氟塑料化工泵产品特点
?? IHF型氟塑料离心泵的泵体材质采用金属外壳内衬聚全氟乙丙烯(F46)、叶轮和泵盖均采用金属嵌件外包氟塑料整体烧结压制成型,轴封采用外装式波纹管机械密封,静环选用99.9%氧化铝陶瓷或炭化硅,动环采用四氟填充材料或炭化硅。其特点是该泵结构先进合理,耐腐蚀强,密封性能严密可靠,工作稳定,噪音低,使用寿命长。
?
三、氟塑料离心泵产品用途
???广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的使用,是目前先进的耐腐蚀装备之一。
?

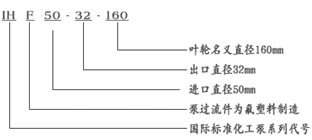

氟塑料化工泵型号意义
IHF系列氟塑料合金化工离心泵(氟塑料泵)使用
?技术参数:

流量:6.3~400m3/h;

扬程:5~132m;

转速:2900、1450r/min;

功率:0.55~110KW;

进口直径:50~200mm;

最高工作压力:1.6Mpa。



结构图:

IHF系列氟塑料合金化工离心泵(氟塑料泵)使用

序号

名称

材料

1

泵体

HT200

2

叶轮骨架

45#钢

3

叶轮

聚全氟乙丙烯

4

泵体衬里

聚全氟乙丙烯

5

泵盖衬里

聚全氟乙丙烯

6

泵盖

HT200

7

机封盖压

1Cr18Ni9Ti

8

静环

99.9%氧化铝陶瓷

9

动环

填充四氟乙烯

10

泵轴

3Cr13

11

轴承体

HT200

12

联轴器

HT200
