蒸发急冷塔出现湿壁腐蚀的因素分析

栏目:行业动态 · 发布日期:2019年11月1日 · 作者:中成泵业

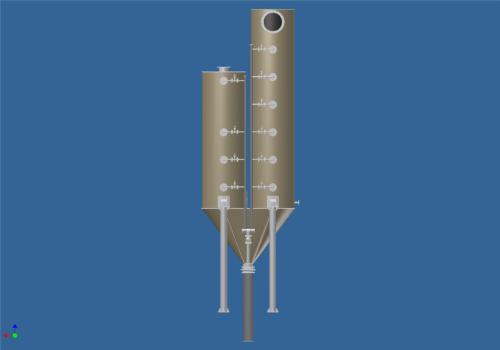

蒸发急冷塔是一个圆塔状设备,主要通过布置在其上部的多支双流体雾化喷枪将雾化后的水与高 温烟气充分混合,利用水的瞬间气化带走高温烟气的大量热量,来实现对焚烧后的高温烟气进行瞬间降温,对水的雾化主要通过压缩空气来实现。螺杆泵

影响蒸发急冷塔湿壁的主要因素有:喷枪及其布置位置、冷却水量、压缩空气、蒸发急冷塔尺寸、高温烟气等。

(1)喷枪及其布置位置。一般双流体喷枪由两 部分组成:喷枪主体和喷头。喷枪主体一般是套管结 构,可使2种流体分开通过,端部带有螺纹,与喷头 连接用。喷头是多孔带螺纹结构,可使2种流体按一 定比例同时通过。这2种流体以不同压力同时互不 干扰地进人喷枪,在喷头处相遇,通过撞击形成细小 颗粒。由于喷头处与蒸发急冷塔内压差较大,雾化后 的颗粒以超音速进人蒸发急冷塔内冷却高温烟气。如果喷头上的孔由于磨损或腐蚀而变大,那么在原 雾化条件不变的情况下,实际的雾化颗粒会变大,雾化效果变差,混合后的烟气流场和温度分布场在蒸发急冷塔内部会发生偏移。计量泵

喷枪布置的位置直接决定雾化颗粒是否有大面积的重叠区域。如有,则重叠区域的雾化颗粒会变大,蒸发时间延长,可能出现蒸发急冷塔湿底现象。 如无,则需要看雾化颗粒对蒸发急冷塔内径是否全覆盖,如果不是,则会出现部分髙温烟气无法瞬时冷却的工况,导致更多的二噁英生成。

(2)冷却水量。同一型号的雾化喷枪,如果冷却 水量超过最大设定值,就会导致喷枪的雾化颗粒变 大、雾化效果变差的现象出现。因此,在焚烧系统正常运行时,需要均衡地多投用几只喷枪,以减小单支 喷枪的冷却水量,改善塔内雾化冷却效果。离心泵

(3)压缩空气。压缩空气是作为雾化风存在的。 不同的喷头,其雾化风的压力和冷却水的压力通常 具有一定的关系。为得到较好的雾化冷却效果,可以 通过实验来绘制雾化风和冷却水的压力曲线,运行 时须遵循该压力曲线图,合理调节雾化风和冷却 的压力值和流量值3

(4)蒸发急冷塔尺寸。蒸发急冷塔的尺寸必须 合理设计。如果蒸发急冷塔的内径偏小,更易出现挂壁湿壁现象;如果蒸发急冷塔的高度偏小,更易出现 湿底现象。

(5)髙温烟气。由于多种因素的影响,进入焚烧 炉的物料量和热值是变化的,二者波动较大时,焚烧 后的烟气量也会有较大的波动,为了维持蒸发急冷塔出口温度,冷却水量也会出现较大波动,这时,蒸发急冷塔内的烟气流场和温度场会发生变化,易出 现挂壁、湿壁或湿底等现象。

除此之外,设计蒸发急冷塔时还需要考虑以下几点内容:

(1)高温烟气进人蒸发急冷塔烟道的形状:最好有5倍直径的直管段烟道,以改善进人蒸发急冷 塔的高温烟气的流场分布,使其与雾化后的冷却水 雾充分混合,且对蒸发急冷塔不湿壁;也不湿底。管道泵

(2)蒸发急冷塔内部浇注料的选材要求:耐髙 温,耐酸碱,耐冲刷。

(3)蒸发急冷塔内部浇注料的磨损情况:由于 高温烟气与超音速雾化喷枪喷出的水雾撞击混合, 塔内气流扰动,高速混合烟气会冲刷塔内的浇注料 表面,长久会导致塔内部局部浇注料层减薄,加快该处塔壳体的腐蚀速率。污水提升泵

(4)蒸发急冷塔外壳保温:鉴于蒸发急冷塔壳 体温度低于酸露点温度而将对壳体产生酸冷凝腐蚀 的情况,需对塔外壳做保温,使外壳温度始终高于酸 露点腐蚀温度。
