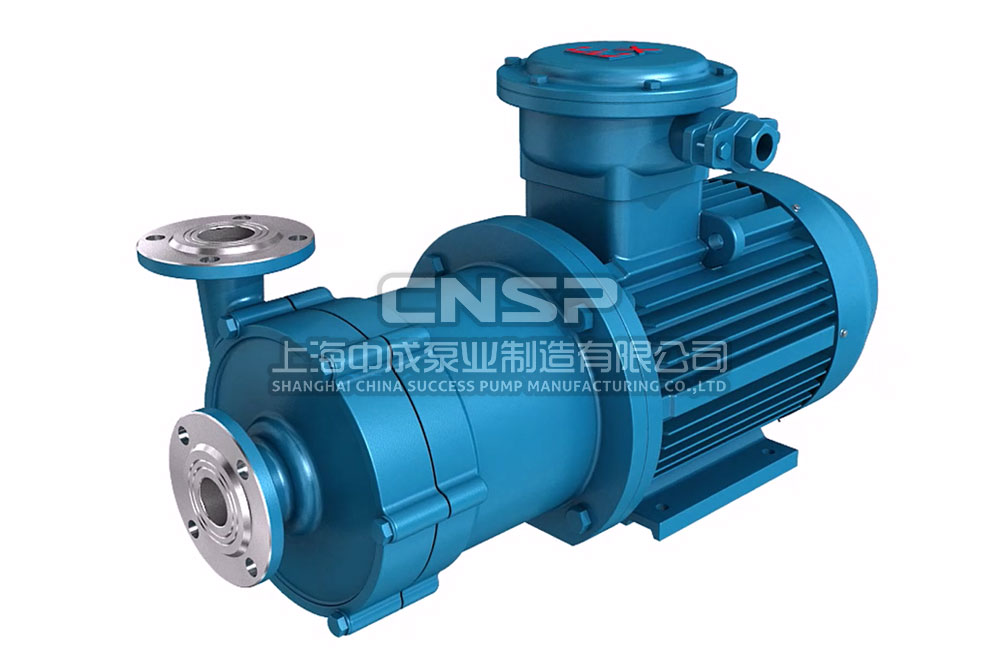

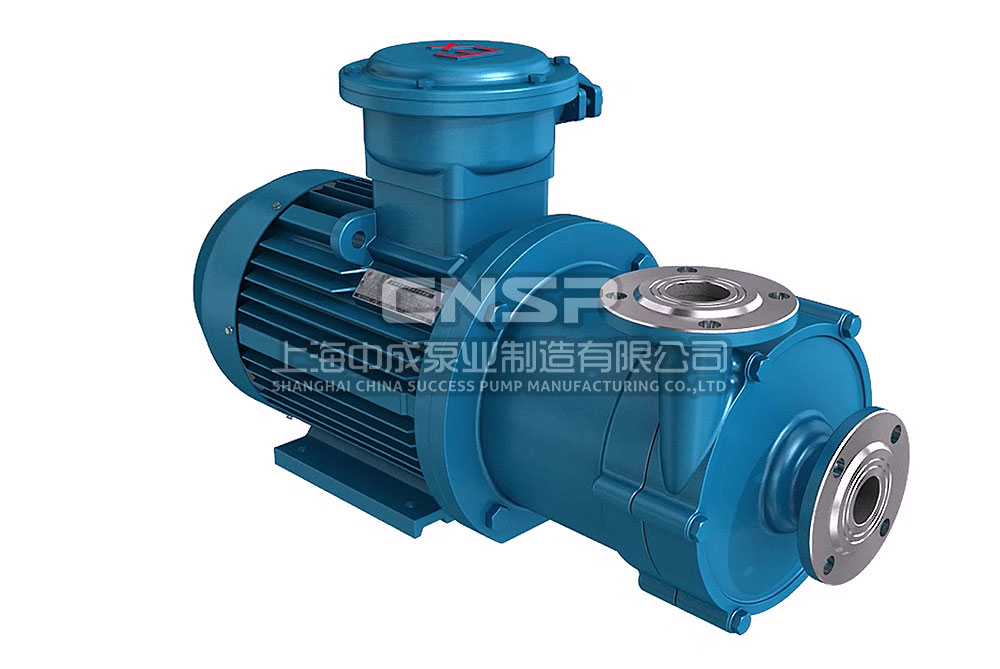

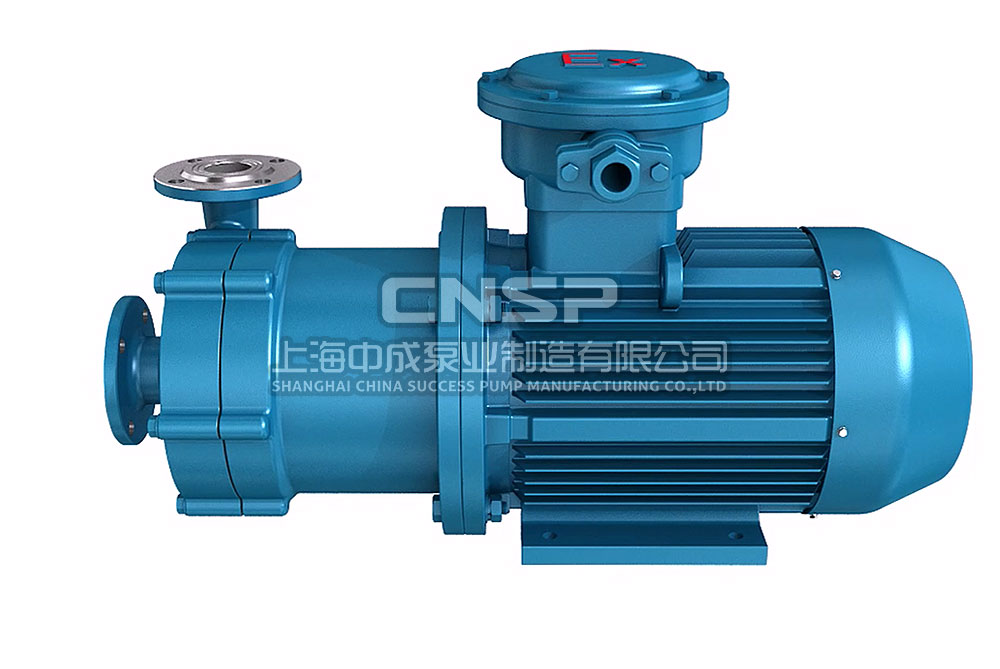

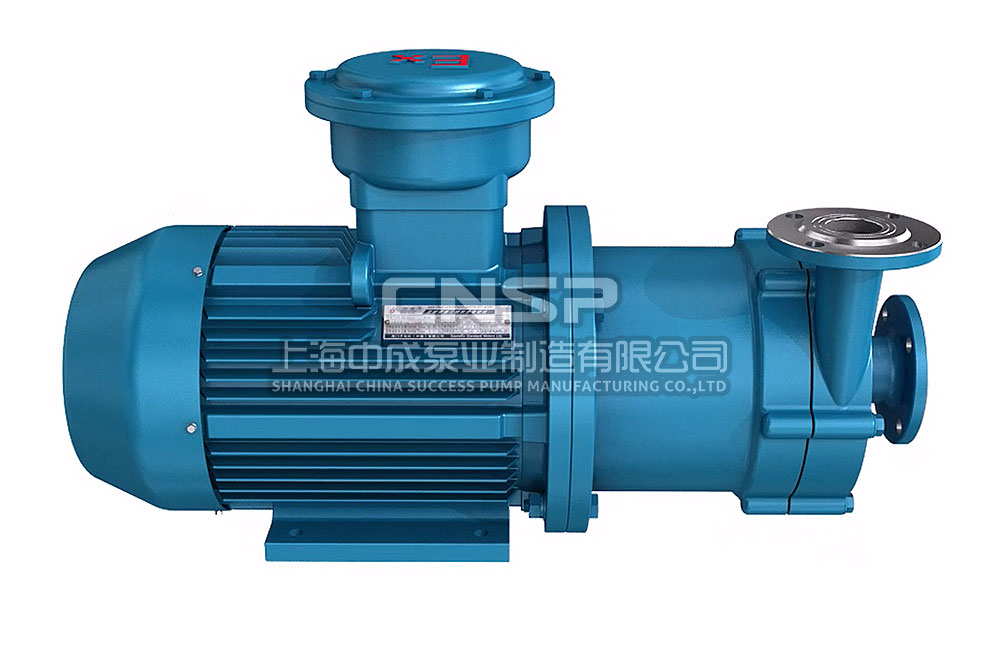

CQ型磁力驱动泵

标签：, ,
  • cq1
  • cq2
  • cq3
  • cq4
  • cq5

产品简介

CQ型磁力驱动离心泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵。

CQ型磁力驱动泵主要特点：

磁力泵以静密封取代动密封，使泵的过流部件处于不会密封状态，不会解决了其他泵机械密封无法避免的跑、冒、滴之弊病。卧式磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。

材料耐腐蚀性能（供参考）

介质名称 浓度 % 聚丙烯 浓度 % ABS
% 25℃ 50℃ % 20℃ 60℃
硫 酸 60 √ √ ×
硝 酸 25 √ √ O
盐 酸 <36 √ √ √
氟氟酸 35 √ √ ×
醋酸 <80 √ √ O
氢氧化钠 100 √ √ √
重铬酸钾 25 √ √ √
溴水 √ O ×
乙醇 √ √ √
丙酮 × O
四氯乙烷 O O ×
氟利昂22 √ O O
漂白液 CL13% √ O O
电镀液 √ O ×
照相液 √ √ √
介质名称 浓度 不锈钢 浓度 陶瓷
% 25℃ 50℃ % 25℃ 80℃
硫酸 ＜5 √ X V V
硝酸 7070 V √ V V
盐酸 X V V
氟氟酸 X 0~100 X
醋酸 <20 √ √ V V
氢氧化钠 70 √ √ 0 X
重铬酸钾 40~60 V V 10~20 V V
溴水 0 V V
乙醇 V √ V V
丙酮 V V V
四氯乙烷 50 V V V V
氟利昂22 V V V
漂白液 C112% X V V
电镀液 V V
照相液 V V V
符号说明：V -优良； V -良好； O-可用.但腐蚀明显； X -腐蚀严重，不适用。

适用范围

CQ型磁力驱动离心泵结 构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构等单位抽送 酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送，选用此卧式磁力泵则更为理想。

型号意义

?CQ型磁力驱动泵

性能参数本数据仅供参考，请以实际订货为准！

型号 口径 流量 扬程 汽蚀余量 (m) (NPSH)r 功率 转速 电压
进口 出口 （m?/h） (m) (kW) (r/min) (V)
14CQ-5 14 10 1.2 5 6 0.12 2900 220/380
16CQ-8 16 12 1.8 8 6 0.18 2900 220/380
20CQ-12 20 12 3 12 6 0.37 2900 220/380
25CQ-I5 25 20 5.4 15 6 1.1 2900 380
32CQ-15 32 25 6.6 15 6 1.1 2900 380
32CQ-25 32 25 6.6 25 5.5 1.1 2900 380
40CQ-20 40 32 10.8 20 4 2.2 2900 380
40CQ-32 40 32 12 32 4 4 2900 380
50CQ-25 50 40 14.4 25 4 4 2900 380
50CQ-40 50 40 13.2 40 4 4 2900 380
50CQ-50 50 32 7.8 50 4 5.5 2900 380
65CQ-25 65 50 16.8 25 4 5.5 2900 380
65CQ-35 65 50 27 35 4 7.5 2900 380
65CQ-50 65 40 27 50 4 11 2900 380
80CQ-35 80 65 50 35 4 11 2900 380
80CQ-50 80 50 50 50 4 15 2900 380
100CQ-32 100 80 90 32 4 18.5 2900 380
100CQ-50 100 65 80 50 4 22 2900 380
125CQ-32 125 100 115 32 4 22 2900 380
150CQ-25 150 125 160 25 4 22 2900 380

结构图纸

结构爆炸图 CQ型磁力驱动泵

卧式磁力泵泵体材质：304不锈钢、动环材质：填充四氟、静环材质：陶瓷、叶轮：304不锈钢、密封圈：橡胶、隔板：304不锈钢、轴套：填充四氟、压盖:304不锈钢、泵轴:304不锈钢 内磁钢总成:304不锈钢+磁铁、隔离套:304不锈钢、外磁钢总成:铸钢+磁铁

CQ型磁力驱动泵（结构图）

CQ型磁力驱动泵

安装尺寸本数据仅供参考，请以实际订货为准！

CQ型磁力驱动泵

CQ型磁力驱动泵安装尺寸表：

型号 Dnj a N-φb Dnc C N-φd e L1 L2 L3 L4 L5 L6 L7 H H1
14CQ-5 管子连接 7 320 61.5 115 71 45 90 130 150 56
16CQ-8 7 320 61.5 115 71 45 90 130 150 56
20CQ-12 8 350 59.5 135.5 80 54 100 160 166 63
25CQ-15 100 75 4-φ?12 90 65 4-φ?12 10 430 67.5 184 100 71.5 125 240 210 80
32CQ-15 120 90 4-φ?14 100 75 4-φ?12 10 430 67.5 184 100 71.5 125 240 210 80
32CQ-25 120 90 4-φ?14 100 75 4-φ?12 10 440 70 187.5 125 85 140 260 240 90
40CQ-20 130 100 4-φ?14 120 90 4-φ?14 10 545 74 239 125 85.5 140 290 240 90
40CQ-32 130 100 4-φ?14 120 90 4-φ?14 12 610 80 260.5 140 90 190 336 260 112
50CQ-25 140 110 4-φ?14 130 100 4-φ?14 12 610 80 260.5 140 90 190 336 260 112
50CQ-40 140 110 4-φ?14 130 100 4-φ?14 12 610 80 260.5 140 90 190 336 260 112
50CQ-50 165 125 4-φ?18 140 100 4-φ?18 12 705 82 318 140 112 216 350 305 132
65CQ-25 160 130 4-φ?14 140 110 4-φ?14 12 705 93 305 140 90 216 350 305 132
65CQ-35 160 130 4-φ?14 140 110 4-φ?14 12 700 69.5 303.5 140 0 216 350 292 132
65CQ-50 185 145 4-φ?18 150 110 4-φ?18 15 856 95.5 373.5 210 0 254 420 365 160
80CQ-35 190 150 4-φ?18 160 130 4-φ?14 15 855 92.5 376.5 210 0 254 400 335 160
80CQ-50 200 160 8-φ?18 165 125 4-φ?18 15 856 95.5 373.5 210 0 254 420 365 160
100CQ-32 210 170 4-φ?18 150 150 4-φ?18 15 855 92.5 376.5 254 0 254 400 335 160
100CQ-50 220 180 8-φ?18 185 145 4-φ?18 15 1650 145 405 241 0 279 520 415 180
125CQ-32 240 200 8-φ?18 210 170 4-φ?18 15 1650 145 405 241 0 279 520 415 180
150CQ-25 265 225 8-φ?18 240 200 8-φ?18 15 1650 145 405 241 0 279 520 415 180

使用说明

  1. CQ型磁力驱动泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
  2. 当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴收线时，管道需配备底阀。
  3. CQ型卧式磁力泵使用前应进行检查，电机风叶转动要灵活，无卡住及异赏声响，各紧固件要紧固。
  4. 检查电机旋转方向是否与磁力泵转向标记一致。
  5. 电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
  6. 卧式磁力泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。

注意事项

  1. 因CQ型磁力驱动离心泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成吋空载运转。
  2. 被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒.需加磁性过滤器。
  3. 卧式磁力泵在使用中环境溫度应小于40℃?，电机溫升不得超过75℃?。
  4. 被输送的介质及其溫度应在泵材允许范围内。工程塑料泵的使用温度〈60℃，金属泵的使用温度〈100℃，辅送吸入压力不大于0.2MPa，最大工作压力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30?X?10-6㎡/S的不含硬颗粒和纤维的液体。
  5. 对于输送液为易沉淀结晶的介质，使用后应及吋清洗，排净泵内积液。
  6. CQ型磁力驱动离心泵运行500小时后，应拆检轴承和端面动环的磨损惰况，若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.?5?2mm时，应更换轴承和轴向动环。

故障排除

故障形式 产生原因 排除方法
泵不出水 水泵反转 逬水管道漏气 泵腔蓄水太少 电压太高，启动时联轴器打滑 吸程太高 改变电机接线 社绝漏气 增加蓄水量 调正电压 降低泵安装位置
流量不足 吸入管径太小 叶轮流道阻塞 扬程过高 转速太低 调换进水管 清洗叶轮 开大出水阀 恢夏额定转速
扬程过低 流量过大 转速太低 关小出水阀 恢复额定转速
矂音太大 轴严重磨损 轴套严重磨损 驱动磁钢杯与隔离套接触 更换泵轴 更换轴套 拆除泵头重新组装
漏 液 0型密封圏损坏 更换0型密封圏
