产品简介


BQW型防爆矿用潜水排污泵,是通过充分的市场调研基础上自行研制开发的一种用传统干式隔爆三相异步电动机驱动的下吸外装式矿用隔爆型潜污水电泵。

BQW型防爆矿用潜水排污泵在下列适用条件下能连续正常运行

  1. 电源频率为50Hz,额定电压380V或660V (允许偏差±5%)的三相交流电。 (用户订货时须标明电泵电压值)。
  2. 电泵浅水中和潜入水下深度不超过5m。
  3. 输送介质的温度不超过40℃。
  4. 被抽送液体的值为6.5-10。
  5. 污水中含有固体杂质的体积比一般不超过2%。
  6. 海拔高度不得超过1000米。

电机使用

  • 电机为全封闭、矿用隔爆型干式三相潜污水电泵用电动机
  • 外壳防护形式:1Px8,
  • 绝缘等级:F级
  • 标准电压(50Hz):三相380V或660V
  • 外壳标志:隔爆标志”ExdI”及安全标志”MA”



产品优势


BQW型防爆矿用潜水排污泵按隔爆标准设计制造,在电机部分采用严格的隔爆措施,电动机机壳采用铸钢件,转子轴采用不锈钢材料,过流部件用球铁材枓精制而成。机组能抽干工作面地表浅层水,也可以长期潜入水中工作。电泵结构紧凑、轻小易移、无需引水、双面密封、经久耐用、安全可靠、适应性强等优点。

选型范围


  • 含有甲烷或煤尘爆炸气体混合物地下水及含有悬浮煤粉的煤水。
  • 石化系统易爆环境中的污水及一般地下水。

性能参数本数据仅供参考,请以实际订货为准!


型号 流量 扬程 功率 出水口径 转速 电压 泵外径 电流 电缆长度 重量
M?/h m Kw mm inch r/min V Mm A M Kg
BQW10-34-2.2 10 34 2.2 40 1.5" 2860 380/660 250 5.7/3.3 5 67
BQW12-26-2.2 12 26 2.2 40 1.5〃 2860 380/660 250 5.7/3.3 5 67
BQW9-22-2.2 9 22 2.2 50 2.0〃 2860 380/660 270 5.7/3.3 5 68
BQW15-15-2.2 15 15 2.2 50 2.0" 2860 380/660 270 5.7/3.3 5 65
BQW25-10-2.2 25 10 2.2 65 2.5" 2860 380/660 270 5.7/3.3 5 67
BQW35-7-2.2 35 7 2.2 65 2.5" 2860 380/660 270 5.7/3.3 5 70
BQW10-44-3 10 44 3 40 1.5" 2860 380/660 270 7.4/4.4 5 73
BQW12-34-3 12 34 3 40 1.5" 2860 380/660 270 7.4/4.4 5 72
BQW15-22-3 15 22 3 50 2" 2860 380/660 270 7.4/4.4 5 73
BQW15-30-3 15 30 3 40 1.5" 2860 380/660 270 7.4/4.4 5 72
BQW25-17-3 25 17 3 65 2.5" 2860 380/660 305 7.4/4.4 5 70
BQW40-12-3 40 12 3 65 2.5" 2860 380/660 305 7.4/4.4 5 70
BQW12-40-4 12 40 4 40 1.5" 2860 380/660 280 9.8/5.6 5 76
BQW15-32-4 15 32 4 50 2.0" 2860 380/660 270 9.8/5.6 5 77
BQW15-45-4 15 45 4 40 1.5" 2860 380/660 270 9.8/5.6 5 77
BQW25-32-4 25 32 4 50 2.0" 2860 380/660 305 9.8/5.6 5 77
BQW40-16-4 40 16 4 65 2.5" 2860 380/660 305 9.8/5.6 5 79
BQW50-14-4 50 14 4 65 2.5" 2860 380/660 305 9.8/5.6 5 79
BQW12-50-5.5 12 50 5.5 ?40 1.5" 2860 380/660 315 13.1/7.6 5 86
BQW15-55-5.5 15 55 5.5 ?40 1.5" 2860 380/660 315 13.1/7.6 5 85
BQW20-35-5.5 20 35 5.5 ?50 2" 2860 380/660 315 13.1/7.6 5 86
BQW25-40-5.5 25 40 5.5 ?50 2" 2860 380/660 315 13.1/7.6 5 85
BQW30-36-5.5 30 36 5.5 ?50 2" 2860 380/660 315 13.1/7.6 5 85
BQW12-60-7.5 12 60 7.5 ?40 1.5" 2860 380/660 325 16/9.4 5 125
BQW20-40-7.5 20 40 7.5 ?40 1.5" 2860 380/660 325 16/9.4 5 130
BQW45-22-7.5 45 22 7.5 ?80 3.5" 2860 380/660 525 16/9.4 5 138
BQW70-16-7.5 70 16 7.5 ?80 3.5" 2860 380/660 525 16/9.4 5 138
BQW100-12-7.5 100 12 7.5 ?80 3.5" 2860 380/660 525 16/9.4 5 138

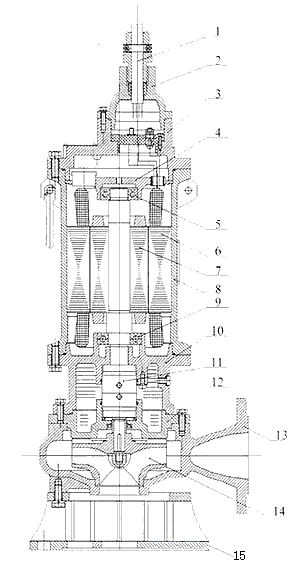

结构图纸


BQW防爆矿用潜水排污泵
序号
名称
材料
1
电缆
矿用U型电缆
2
出线盒
HT250铸铁
3
上盖
HT250铸铁
4
上轴承支架
HT250铸铁
5
上轴承
6
定子
7
转子
3Cr13不锈钢
8
机座
45#钢
9
下轴承
10
下轴承支架
HT250铸铁
11
机械密封
硬质合金
12
叶轮上盖
QT600-3球铁
13
涡壳
QT600-3球铁
14
叶轮
QT600-3球铁
15
底座
HT250铸铁


安装尺寸本数据仅供参考,请以实际订货为准!


BQW防爆矿用潜水排污泵
型号 H mm L mm H mm D mm n-d mm ? mm Dr mm G inch
BQW10-34-2.2 680 270 145 ?40 4-?14 ?40 50
1.5"
BQW12-26-2.2 680 250 135 ?40 4-?14 ?40 50
1.5"
BQW9-22-2.2 710 250 135 ?50 4-?14 ?50 65
2"
BQW15-15-2.2 710 270 145 ?50 4-?14 ?50 65
2"
BQW25-10-2.2 710 270 145 ?65 4-?14 ?65 75 2.5"
BQW35-7-2.2 710 270 145 ?65 4-?14 ?65 75 2.5"
BQW10-44-3 705 270 140 ?40 4-?14 ?40 50 1.5"
BQW12-34-3 705 270 140 ?40 4-?14 ?40 50 1.5"
BQW15-22-3 705 270 140 ?50 4-?14 ?50 65 2"
BQW15-30-3 705 270 140 ?40 4-?14 ?40 50 1.5"
BQW25-17-3 720 305 140 ?65 4-?14 ?65 75 2.5"
BQW40-12-3 720 305 140 ?65 4-?14 ?65 75 2.5"
BQW12-40-4 725 280 135 ?40 4-?14 ?40 50
1.5"
BQW15-32-4 740 270 140 ?50 4-?14 ?50 65
2"
BQW15-45-4 740 270 140 ?40 4-?14 ?40 50 1.5"
BQW25-32-4 740 305 140 ?50 4-?14 ?50 65
2"
BQW40-16-4 780 305 160 ?65 4-?14 ?65 75
2.5"
BQW50-14-4 780 305 160 ?65 4-?14 ?65 75
2.5"
BQW12-50-5.5 755 315 145 ?40 4-?14 ?40 50 1.5〃
BQW15-55-5.5 765 315 150 ?40 4-?14 ?40 50 1.5〃
BQW20-35-5.5 780 315 180 ?50 4-?14
?50
65
2"
BQW25-40-5.5 755 315 145 ?50 4-?14
?50
65
2"
BQW30-36-5.5 755 315 145 ?50 4-?14 ?50 65
2"
BQW12-60-7.5 920 325 145 ?40 4-?14 ?40 50
1.5"
BQW20-40-7.5 940 325 145 ?40 4-?14 040 50
1.5"
BQW45-22-7.5 1010 525 210 ?80 4-?14 ?80 100
1.5"
BQW70-16-7.5 1010 525 210 ?80 4-?14 ?80 100
3.5"
BQW100-12-7.5 1010 525 210 ?80 4-?14 ?80 100
3.5"
